Алюмінієві форми: Вичерпний посібник з типів, застосувань та переваг
У величезному та інноваційному світі виробництва вибір матеріалів для інструментів є критичним рішенням, яке може визначити успіх проекту. Незважаючи на те, що сталь вже давно є традиційним робочим конем для виготовлення цвілі, новий суперник піднявся на чільне місце, революціонуючи спосіб втілення продуктів: алюміній. З його унікальним поєднанням властивостей, від виняткової теплопровідності до легкого характеру, алюмінієві форми стали незамінним інструментом для інженерів, дизайнерів та виробників у безлічі галузей. Цей посібник доставить вас у подорож у світ алюмінієвих форм, досліджуючи їх типи, програми та чіткі переваги, які вони пропонують перед традиційними матеріалами.
Що таке алюмінієві форми?
Алюмінієва форма - це інструмент, що використовується в різних виробничих процесах для формування та формування матеріалів, таких як пластмаса, гума та піна. По суті, це точний блок алюмінієвого сплаву, який містить порожнину у формі потрібного кінцевого продукту. Коли розплавлений або податливий матеріал вводиться, виливається або притискається в цю порожнину, він набуває форми форми, а при охолодженні або затвердінні викидається як готова частина.
Коротка історія та еволюція
Десятиліттями сталь домінувала в галузі виготовлення цвілі завдяки своїй неймовірній твердості та довговічності. Однак потреба в більш швидкому прототипуванні та більш рентабельному виробництві з низьким рівнем об'єму призвела до дослідження альтернативних матеріалів. Ранні спроби використання алюмінію зустрічалися з скептицизмом, але як просування в обробці ЧПУ та розвитку високоміцних алюмінієвих сплавів (наприклад, 7075 та 6061), потенціал матеріалу став незаперечним. Сьогодні алюміній - це не лише вторинний варіант, а основний вибір для широкого спектру застосувань, відіграючи ключову роль у всьому, від розвитку нових автомобільних деталей до виробництва повсякденних товарів споживачів. Його еволюція відображає перехід галузі до швидких інновацій та ефективності, що робить її наріжним каменем сучасного виробництва.

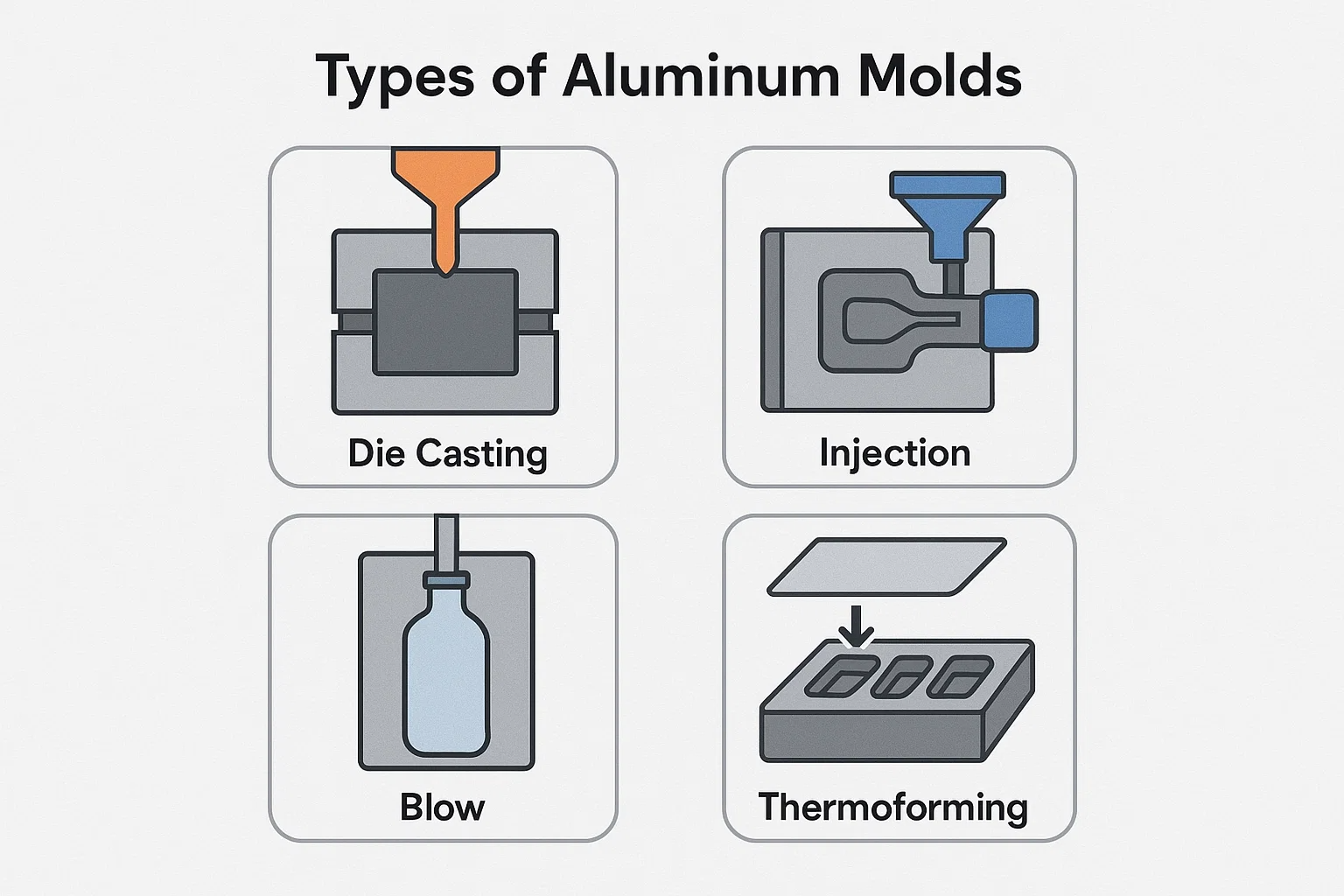

Типи алюмінієвих форм
Алюмінієві форми неймовірно універсальні, і їх дизайн та функція підібрані до конкретного виробничого процесу, для якого вони використовуються. Хоча базовий матеріал залишається однаковим, інженерія за кожним типом форми унікальна. Ми можемо класифікувати алюмінієві форми двома основними способами: на основі виробничого процесу, який вони підтримують, та на основі їх конкретного застосування.
На основі виробничого процесу
Помтерні лиття форми: Кастинг штампу - це процес, який змушує розплавлений метал під високим тиском у порожнину форми. Алюміній-популярний матеріал для готових деталей у литі штампу (наприклад, блоки двигунів, тіла камер), але він також може бути використаний для створення самої форми, особливо для прототипування та короткострокового виробництва. Відмінна теплопровідність алюмінію допомагає швидко охолонути розплавлений метал, збільшуючи швидкість циклу лиття.
Ін'єкційні форми: Це, мабуть, найпоширеніше застосування для алюмінієвих форм. Мовгання ін'єкцій передбачає введення розплавленого пластику в форму під високим тиском. Особливістю алюмінію тут є його здатність швидко розсіювати тепло. Це означає, що пластик твердне швидше, різко скорочуючи "час циклу" - час, необхідний для отримання однієї частини. Для виробника швидший час циклу безпосередньо перетворюється на більш високу ефективність виробництва та менші витрати.
Ударні форми: Малюнок, що використовується, - це процес, який використовується для створення порожнистих пластикових деталей, таких як пляшки та контейнери. Він передбачає надуення нагрітої пластикової трубки (парісон) всередині закритої форми. Алюмінієві форми ідеально підходять для лиття на лиття завдяки їх легкій природі, що полегшує їх обробку та встановлення, та їх теплові властивості, які допомагають рівномірно охолонути пластикову частину, забезпечуючи постійну товщину стінки.
Термоформні форми: Термоформування - це процес, коли аркуш пластику нагрівається до податливості, потім драпірується або притискається у форму. Вакуум часто наноситься, щоб засмоктувати аркуш у контури форми. Тут має вирішальне значення з високою теплопровідністю алюмінію, оскільки дозволяє цвіль швидко нагрівати або охолонути пластиковий лист, забезпечуючи точну форму, що остаточна частина утримує свою форму. Ці форми поширені в упаковці, особливо для продуктів харчування та споживчих товарів.
На основі програми
Пластикові форми: Ця широка категорія охоплює величезну різноманітність продуктів - від дитячих іграшок та предметів домашнього вжитку до складних електронних кожухів. Як уже згадувалося, алюміній особливо ефективний для формування пластмас завдяки його тепловим властивостям та легкій обробці, що робить його матеріалом вибору для швидкого прототипування та помірного обсягу.
Гумові форми: Алюмінієві форми також використовуються для формування гуми, часто через стиснення лиття або лиття ін'єкції. Легкість, з якою можна обробляти алюміній, дозволяє створювати хитромудрі порожнини цвілі для таких продуктів, як прокладки, ущільнення та спеціалізовані гумові компоненти.
Пінні форми: У таких галузях, як автомобільна та упаковка, піна формується для створення ізоляції, компонентів сидіння та захисних вставок. Алюмінієві форми чудово підходять для цього застосування, оскільки їх менша вага та відмінні теплові властивості допомагають у делікатному процесі розширення та затвердіння матеріалів з пінопласту.
Формси з їжею: Від шоколадних батончиків до заморожених десертів, алюмінієві форми є основним продуктом у харчовій промисловості. Їх резистентність до корозії та здатність швидко переносити тепло (або холод) неоціненні для забезпечення послідовної якості та прискорення циклів виробництва. Матеріал також нетоксичний і простий у очищенні, відповідає суворим стандартам гігієни.
Інвестиційні кастингові форми: Незважаючи на те, що рідше, ніж для інших процесів, алюмінієві форми можуть використовуватися як "головний" шаблон для створення воскових моделей в процесі інвестиційного лиття. Це дозволяє виробляти велику кількість детальних воскових візерунків, які потім використовуються для створення керамічних форм для металевого лиття. Довговічність та здатність алюмінієвої форми та здатність захоплювати дрібні деталі роблять це добре підходять для цього конкретного застосування.
Застосування алюмінієвих форм
Алюмінієві форми знайшли свій шлях до різноманітного асортименту галузей, що керуються потребою в швидших, більш економічних та пристосованих виробничих процесах. Їх унікальні властивості роблять їх кращим вибором для компаній, які прагнуть впорядкувати виробництво та швидко винести нові продукти на ринок.
Промисловості з використанням алюмінієвих форм
Автомобільний Автомобільна промисловість є головним користувачем алюмінієвих форм, особливо для прототипування та низького обсягу виробництва внутрішніх компонентів. Здатність алюмінію створювати складні форми з високим ступенем точності має вирішальне значення для таких деталей, як панелі, панелі дверей та оздоблення. Крім того, його швидке розсіювання тепла допомагає скоротити час циклу для формування пластикових деталей, що є значною перевагою в циклах розвитку нових моделей транспортних засобів.
Аерокосмічний У аерокосмічному секторі, де точність і вага є першорядними, алюмінієві форми використовуються для створення неструктурних деталей та компонентів як для інтер'єрів літаків, так і для екстер'єрів. Їх легка природа спрощує поводження під час процесу формування, а їх економічна ефективність робить їх ідеальними для виробництва спеціалізованих деталей у менших кількостях.
Упаковка Заходьте в будь -який продуктовий магазин, і ви побачите незліченну кількість прикладів продуктів, виготовлених за допомогою алюмінієвих форм. Від пластикових контейнерів для харчових продуктів та ковпачків для пляшок до пухиряних пакетів та упаковки споживчих товарів, властивості швидкого охолодження алюмінію дозволяють забезпечити масове виробництво на великих швидкостях. Ця ефективність є критичною в галузі упаковки, де щодня виробляються мільйони одиниць.
Споживчі товари Ринок споживчих товарів визначається інноваціями та швидкими циклами продуктів. . Алюмінієві форми - це ідеальна придатність, що дозволяє виробникам швидко прототипу та виробляти широкий спектр продуктів, включаючи кожух електронних пристроїв, деталі приладів та предмети домашнього вжитку. Більш низька вартість алюмінієвих форм порівняно зі сталевою робить його можливим для виготовлення форм для продуктів з коротшим терміном життя ринку або для обмежених випусків.
Медичний Медична галузь покладається на точність та стерильність для величезного асортименту продуктів, включаючи корпуси діагностичних пристроїв, ручки хірургічного інструменту та медичне обладнання для одноразового використання. Алюмінієві форми використовуються для виготовлення цих предметів, пропонуючи необхідну точність та здатність працювати з різноманітними спеціалізованими пластиковими смолами. Корозійна стійкість матеріалу також робить його придатним для стерильних середовищ та повторного очищення.
Переваги та недоліки використання алюмінієвих форм
Незважаючи на те, що алюміній має чітке місце в сучасному виробництві, збалансована перспектива вимагає розуміння як її переваг, так і обмежень. Рішення про використання алюмінієвої форми часто зводиться до ретельного зважування цих факторів проти конкретних вимог проекту.
Переваги алюмінієвих форм
Висока теплопровідність Це, мабуть, найважливіша перевага алюмінієвих форм. Алюміній проводить нагрівання до п’яти разів краще, ніж сталь. У таких процесах, як лиття ін'єкції, це означає, що розплавлений матеріал охолоджується і затверджується набагато швидше, різко зменшуючи загальний Час циклу . Ця ефективність безпосередньо означає вищу продукцію виробництва та зниження витрат на частину.
Легкий Алюміній приблизно на третину ваги сталі. Це робить алюмінієві форми простішими для обробки, переміщення та встановлення в машинах, зменшення деформації на обладнання та прискорення змін форми. Нижня вага також може сприяти зменшенню споживання енергії під час процесу формування.
Корозійна стійкість На відміну від багатьох видів сталі, алюмінієві сплави, що використовуються для виготовлення цвілі, таких як 7075, мають чудову природну стійкість до корозії. Ця властивість має вирішальне значення для середовищ, де форми можуть піддаватися вологи або певні хімічні речовини, продовжуючи тривалість життя та зменшуючи потреби в обслуговуванні.
Легка обробка Алюміній - це більш м'який метал, ніж сталь, що робить його набагато простішим і швидшим для машини. Складна порожнина цвілі, яка може зайняти 100 годин на машину в сталі, може бути завершена всього за 40 годин в алюмінієві. Ця легкість обробки є головним фактором економічної ефективності та швидких часів повороту, пов'язаних з алюмінієвими формами, що робить їх ідеальними для Швидке прототипування і ітерація на конструкції.
Економічна ефективність Завдяки меншій вартості матеріалу та скороченому часу обробці алюмінієва форма може бути значно дешевшою для виробництва, ніж порівнянна сталева форма. Це робить його привабливим варіантом для проектів з обмеженими бюджетами або для виробничих пробіжок, які не потребують надзвичайної міцності сталі.
Недоліки алюмінієвих форм
Довговічність (порівняно зі сталь) Основним недоліком алюмінію є його нижня твердість порівняно зі сталі. У той час як алюмінієві форми досить міцні для тисяч циклів, вони зношуються швидше, ніж затверділа сталева форма, особливо при формуванні абразивних матеріалів, таких як пластмаса, заповнені склом. Це робить їх менш придатними для виробництва надвисокого обсягу (наприклад, мільйони частин).
Опір зносу Поверхня алюмінієвої форми більш сприйнятлива до подряпин, занурення та загального зносу, ніж сталева форма. Це може вплинути на поверхневу обробку кінцевого продукту з часом. Однак цей недолік може бути пом'якшений, застосовуючи спеціальні поверхневі обробки або покриття до форми.
Як вибрати потрібну алюмінієву форму
Вибір правильної форми для проекту - це стратегічне рішення, яке може суттєво вплинути на бюджет, і якість кінцевого продукту. Хоча алюміній пропонує безліч переваг, це не рішення для одного розміру. Ось ключові фактори, які слід враховувати, вирішуючи, чи є алюмінієва форма є правильним вибором для вашого проекту.
Фактори, які слід враховувати
Обсяг виробництва Це часто є найважливішим фактором. Якщо ваш проект вимагає низького та середнього виробничого пробігу (як правило, від кількох сотень до 50 000 деталей), алюмінієва форма, ймовірно, є найбільш економічно ефективною та ефективною вибором. Для виробництва великого обсягу, де потрібні мільйони циклів, верхня міцність та стійкість до сталевих форм роблять їх кращими інвестиціями в довгостроковій перспективі.
Складність частини Складність дизайну частини відіграє головну роль. Легка обробка алюмінію дозволяє створювати складні та дуже детальні порожнини цвілі з меншими зусиллями та часом, ніж сталь. Якщо ваша частина має складні геометрії, тонкі текстури або хитромудрі риси, алюмінієва форма може забезпечити швидший і економічний спосіб досягти бажаного результату.
Сумісність матеріалу Матеріал, який ви плануєте формувати, є критичним. Алюмінієві форми ідеально підходять для більшості товарних пластмас, таких як ABS, PP та HDPE. Однак, якщо ви формуєте абразивні матеріали, такі як наповнений склом нейлон або матеріали, які потребують дуже високої температури обробки, форма відчує прискорений знос. У таких випадках може знадобитися більш міцний матеріал, як сталь або алюмінієва форма, оброблена поверхнею.
Бюджет Для проектів з обмеженим бюджетом алюмінієві форми є привабливим варіантом. Нижня вартість матеріалу та скорочення часу обробки перетворюються на нижчу інвестицію вперед. Це робить їх ідеальними для стартапів, науково -дослідних проектів та всіх, хто хоче перевірити новий продукт на ринку, не зобов'язуючи велику кількість капіталу в інструментарії.
Частина 6: Технічне обслуговування та догляд за алюмінієвими формами
Правильне обслуговування має вирішальне значення для продовження терміну експлуатації будь -якої форми, а алюмінієві форми не є винятком. Хоча вони більш чутливі до зносу, ніж сталь, послідовний режим догляду може забезпечити, щоб вони продовжували виробляти високоякісні частини для тисяч циклів.
Процедури очищення
Регулярне очищення має важливе значення для запобігання накопичення пластикових залишків, вивільнених агентів або інших забруднень, які можуть впливати на якість частини.
-
Ніжні засоби для чищення: Використовуйте небразивні очищувачі, спеціально розроблені для обслуговування цвілі. Суворі хімічні речовини або розчинники можуть пошкодити поверхню цвілі та будь -які захисні покриття.
-
М'які інструменти: Уникайте використання металевих скребків або дротяних пензлів. Натомість використовуйте латунні або пластикові щітки, бавовняні тампони та м'які тканини, щоб очистити поверхні цвілі, не дряпаючи їх.
-
Профілактичні спреї: Нанесіть тонкий, навіть пальто високоякісного спрею для вивільнення форми перед кожним виробничим запуском. Це не тільки сприяє викиду, але й діє як захисний шар, що полегшує очищення майбутнього.
Настанови про зберігання
Коли форма не використовується, належне зберігання є ключовим для запобігання іржі, корозії та фізичних пошкоджень.
-
Чистий і сухий: Переконайтесь, що форма повністю чиста і суха перед тим, як зберігати її. Будь -яка волога може призвести до окислення.
-
Захисне покриття: Нанесіть профілактику іржі або спеціалізований захисник цвілі на всі поверхні форми. Це створює бар'єр проти екологічних елементів.
-
Контрольне клімат середовище: Зберігайте форми в зоні, що контролюється кліматом, щоб уникнути коливань температури, які можуть спричинити конденсацію.
-
Правильна кожух: Зберігайте форму в міцній, герметичній ємності або на призначеній полиці, щоб запобігти фізичному пошкодженню від випадкових ударів або крапель.
Поради щодо профілактичного обслуговування
Бути ініціативним з технічним обслуговуванням може заощадити від дорогого ремонту вниз по лінії.
-
Регулярні перевірки: Зазвичай оглядайте форму на наявність ознак зносу, таких як подряпини, ніки або ерозія в критичних областях, таких як ворота та бігуни. Зловивши ці проблеми рано дозволяє здійснити незначний ремонт, перш ніж вони стануть головними проблемами.
-
Шпилька для викиду: Регулярно перевіряйте, чи всі штифти викиду вільно рухаються і не стирчать, оскільки це може спричинити напругу на форму та пошкодити готову частину.
-
Змащування: Зберігайте рухомих деталей, таких як направляючі шпильки та втулки, належним чином змащуються для забезпечення плавної роботи та запобігання зносу.
Майбутні тенденції в алюмінієвих формах
Світ виробництва знаходиться в постійному стані еволюції, а альмінієві форми - на передньому плані цієї зміни. Удосконалення технологій та зростаючий попит на більш швидкі виробничі цикли формують майбутнє алюмінієвого інструменту.
Удосконалення виробничих методів
Інтеграція Виробництво добавки (3D -друк) революціонує, як виготовляються алюмінієві форми. Незважаючи на те, що повна форма все ще може бути оброблена з ЧПУ, 3D -друк може бути використаний для створення складних внутрішніх ознак, таких як конформні канали охолодження. Ці канали дотримуються точних контурів порожнини цвілі, що забезпечує більш рівномірне та швидке охолодження деталі, що ще більше скорочує час циклу та покращує якість частини.
Ще одна ключова тенденція - використання Гібридні форми , де алюмінієва основа поєднується зі затверділими сталевими вставками в ділянках високого зносу, таких як ворота та шпильки для викиду. Цей розумний дизайн використовує найкращі з обох світів: економічна ефективність та швидкі теплові властивості алюмінію з міцністю сталі в критичних районах.
Нові програми
У міру розробки нових високопродуктивних алюмінієвих сплавів використання алюмінієвих форм розшириться на промисловості, які раніше покладалися виключно на сталь. Ми можемо очікувати, що їх частіше використовують у додатках, що включають більш сильні, більш абразивні матеріали або в таких полях, як виробництво електромобілів, де швидке прототипування та швидкі ітерації проектування є важливими для конкурентного краю.
Так
Алюмінієві форми цементують своє місце як життєво важливий компонент сучасного виробництва. Вони пропонують переконливу суміш Ефективність, швидкість та гнучкість дизайну Це неперевершено традиційними матеріалами для інструментів. Хоча вони можуть не бути ідеальним вибором для кожного проекту, їх виняткова теплопровідність, легка природа та легкість обробки роблять їх рішенням для прототипування, виробництва об'єму з низьким рівнем середнього рівня та продуктів зі складними геометріями.
В епоху, визначену швидкими інноваціями, здатність швидко та економічно перетворити ідею на матеріальний продукт є ціннішою, ніж будь -коли. Алюмінієві форми забезпечують важливий міст між дизайном та реальністю, що надає можливість виробникам виводити продукцію на ринок швидше та ефективніше. Вони представляють не просто матеріальний вибір, а стратегічне рішення, яке сприяє ефективності, інноваціях та рентабельності в різних галузях.
Часті запитання (поширені запитання)
1. Яка основна відмінність між алюмінієвими та сталевими формами?
-
Відповідь: Основні відмінності - це вартість, довговічність та теплові властивості. Алюмінієві форми, як правило, більш доступні, легші та мають значно більшу теплопровідність, яка скорочує час циклу. Однак сталеві форми є більш міцними і мають більш високу стійкість до зносу, що робить їх кращими для дуже об'ємного виробництва або формування абразивних матеріалів.
2. Скільки деталей може створити алюмінієву форму?
-
Відповідь: Життєвий термін алюмінієвої форми сильно змінюється залежно від ліпного матеріалу, складності частини та обслуговування. Алюмінієві форми, як правило, використовуються для виробничих пробіжок від кількох сотень до десятків тисяч частин. При належному догляді та небразивному матеріалі деякі алюмінієві форми можуть навіть перевищувати 100 000 циклів.
3. Чи підходять алюмінієві форми для лиття ін'єкції?
-
Відповідь: Так, абсолютно. Алюмінієві форми широко використовуються при лицьовій формі, особливо для прототипування, виробництва з низьким обсягом, а продукти з небразивним пластиком. Їх висока теплопровідність дозволяє швидше охолодити пластик, що може значно скоротити загальний час циклу.
4. Чи можете ви використовувати алюмінієві форми для високотемпературних застосувань?
-
Відповідь: Алюмінієві сплави мають нижчу температуру плавлення, ніж сталь, тому вони не підходять для надзвичайно високотемпературних процесів лиття, як ті, що використовуються для певної інженерної пластмаси. Однак для більшості поширених пластмас і гуми алюмінієві форми виконують надзвичайно добре.
5. Яка типова вартість алюмінієвої форми порівняно зі сталевою формою?
-
Відповідь: Алюмінієва форма часто може бути 30% до 50% меншою, ніж порівнянна сталева форма. Це в першу чергу пов’язано з нижчою вартістю матеріалу алюмінію та скороченим часом обробки, необхідним для створення форми.
