Що таке текстура цвілі та як вона працює
Текстура цвілі, також відома як поверхнева обробка, відноситься до навмисної модифікації поверхні порожнини ін'єкційної форми для перенесення конкретної, візерункової обробки на кінцеву пластикову частину. Цей процес - це більше, ніж просто естетика; Це рішення дизайну та інженерії, яке впливає на вигляд, відчуття та продуктивність продукту.
Фундаментальний принцип є простим: поверхня пластикової частини - це точна репліка внутрішньої поверхні форми. Змінюючи сталеву порожнину форми, ми можемо досягти неймовірної різноманітності текстур-від глянсових поверхонь до матових оздоблень та складних візерунків.
Процес зазвичай включає ці кроки:
-
Підготовка цвілі : Форма вперше обробляється до кінцевої геометрії частини. Потім поверхню ретельно очищають і готують для забезпечення рівномірної текстури.
-
Програма текстури : Спеціалізований процес, найчастіше хімічне травлення або Лазерний гравірування , використовується для створення бажаного малюнка. Хімічне травлення використовує кислоту для розчинення та створення картини на сталі, тоді як лазерна гравіювання використовує високооцілюваний лазерний промінь для того, щоб змістити або розплавити матеріал з надзвичайною точністю.
-
Підприємство для ін'єкцій : Розплавлений пластик вводиться в текстуровану порожнину форми під високим тиском. Високий тиск гарантує, що пластик заповнює кожну мікроскопічну деталь текстури.
-
Реплікація : Коли пластик охолоджується і твердне, він ідеально відповідає текстурованій поверхні форми.
-
Викидання : Готова частина, яка тепер має бездоганну копію текстури форми, викидається.
Огляд переваг
Стратегічне використання текстури форми пропонує широкий спектр переваг, що виходять за рамки простої естетики:
-
Естетичне посилення : Текстури можуть створити преміальний вигляд і відчуття, що робить продукти дорожчими та довговічними. Вони також можуть диференціювати бренд або лінійку продуктів.
-
Вдосконалена функціональність : Текстури можуть забезпечити кращу зчеплення (наприклад, на руках інструментів або медичних пристроїв), зменшити відблиски на глянсові поверхні (наприклад, на панелях приладових панелей або електронних корпусах) та покращити тактильний зворотний зв'язок.
-
Приховування недосконалостей : Текстурована поверхня відмінна для приховування незначних подряпин, потертостей та інших косметичних дефектів, які можуть виникнути під час виробництва або обробки. Це також може допомогти приховати потокові лінії, позначки раковини або інші дефекти ліплення.
-
Підвищена міцність : Деякі текстури можуть підвищити стійкість до подряпин та зносу, продовжуючи термін експлуатації продукту.
-
Зниження допомоги : У деяких випадках ретельно обрана текстура може допомогти при розбитті, порушивши вакуумну ущільнення між частиною та цвільами, особливо на великих плоских поверхнях.

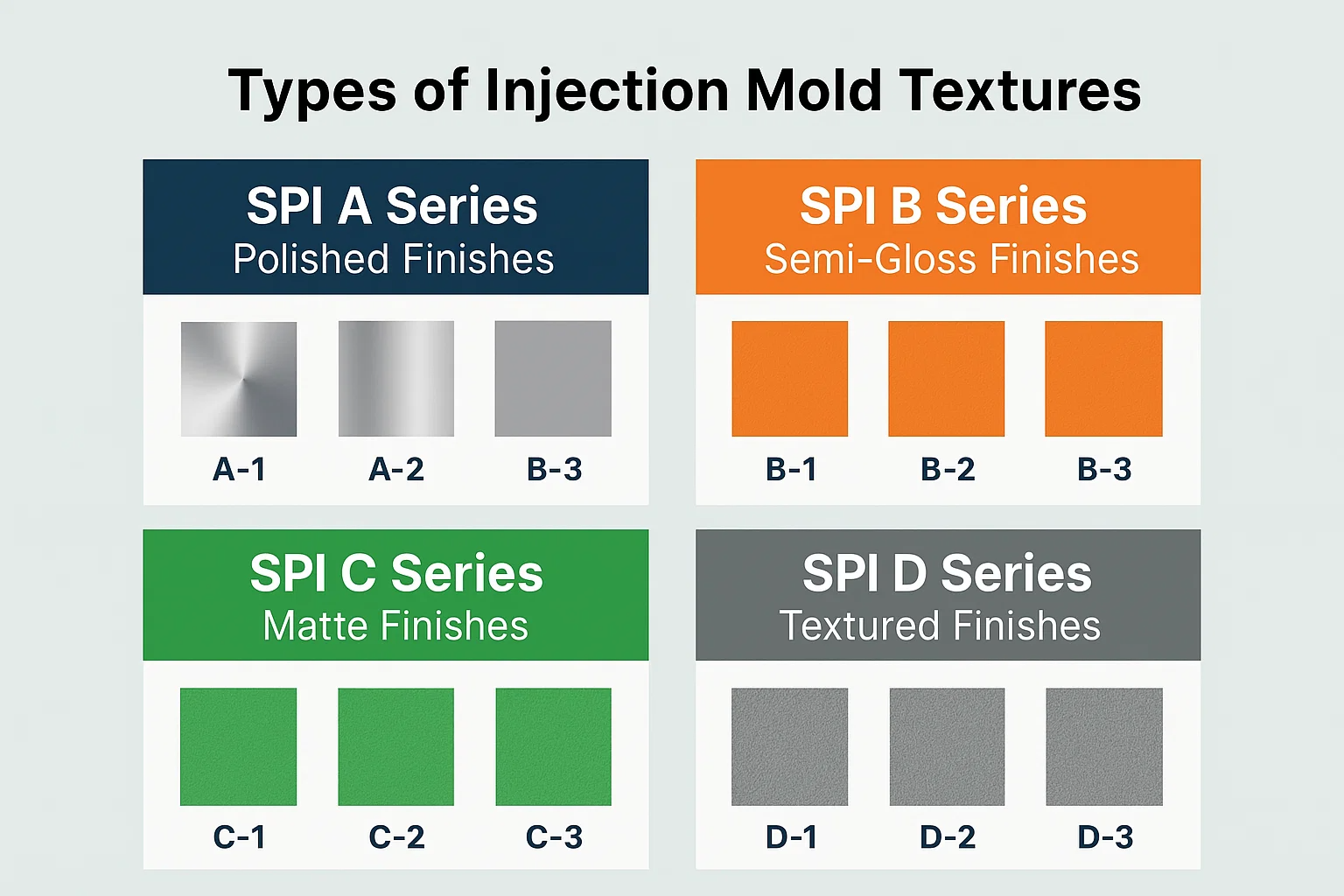

Типи текстур ін'єкційної форми
Світ текстур ін'єкційної форми є величезним, але він значною мірою стандартизований системою, розробленою Товариством пластмасової галузі (SPI). Розуміння цих стандартів має вирішальне значення для визначення точної обробки, необхідної для частини.
SPI (Товариство пластмасової індустрії)
Система SPI класифікує обробку на основі методу, який використовується для їх досягнення, та їх отриманого зовнішнього вигляду, починаючи від сильно відшліфованої, дзеркальної поверхні до тупичої матової текстури. Стандарти поділяються на чотири основні групи (A, B, C і D), кожна з трьома підрозділами.
-
Серія SPI-A (відшліфована обробка) Це найгладкіші та найбільш світловідбиваючі оздоблення, досягнуті шляхом полірування форми діамантовим порошком. Вони ідеально підходять для додатків, що вимагають високої ясності, блиску або дзеркального покриття.
-
А-1 : Найвища можлива обробка, відшліфована 3-мікронним діамантовим бафом. Це справжня оптична обробка, яка використовується для лінз, дзеркал та прозорих частин.
-
A-2 : Відшліфований з 6-мікронним діамантовим бафом. Пропонує високий блиск, поширений для корпусів побутової електроніки та прозорих пластикових продуктів.
-
A-3 : Відшліфований з діамантовим бафом з 15 мкм. Ще дуже глянцевий, що використовується для широкого спектру частин, де бажана якісна, світловідбиваюча поверхня.
-
-
Серія SPI-B (напівглосна обробка) Ці оздоблення створюються шляхом полірування тонкозерливого наждачного паперу, що призводить до трохи менш відбиваючої поверхні, ніж серія. У них хороший блиск, але вони не схожі на дзеркала.
-
B-1 : Відшліфований з 400-грічним каменем. Це дуже поширена обробка, яка забезпечує напівглосовий блиск на таких частинах, як корпуси приладів та медичні пристрої.
-
B-2 : Відшліфований з 320-грним каменем. Трохи менш вишукана напівглосна обробка.
-
B-3 : Відшліфований з 220-грним каменем. Забезпечує гарну, не відбиваючу поверхню.
-
-
SPI-C (матова обробка) Це не глянцеві, матові обробки, створені StoneWабоking. Вони відмінно підходять для зменшення відблисків і часто використовуються на частинах, які потрібно часто обробляти.
-
С-1 : Кам'яний поєднання з 220-грним каменем, пропонуючи рівномірну матову текстуру.
-
С-2 : Кам'яний поєднання з каменем 180 грі. Злегка грубіша матова обробка.
-
C-3 : Кам'яний поєднання з каменем 150 грі. Найбільш грубі матові обробки.
-
-
Серія SPI-D (тьмяна/текстурована обробка) Закінчення серії D - це найсміливіша, досягнута шляхом вибуху медіа. У цьому процесі використовуються крихітні частинки скла або піску для створення текстурованої, невідбиваючої поверхні.
-
D-1 : Підірваний скляним бісеру №11. Найкращі з вибухових текстур, забезпечуючи дуже рівномірну, тупість.
-
D-2 : Підірвано №12 скляною намистиною. Трохи більш текстурована, тьмяна обробка.
-
D-3 : Підірваний з вибухом піску #240. Найбільш груба обробка SPI, яка використовується, коли потрібні максимальна тупість і тактильне відчуття.
-
Техніка текстурування
Поза стандартами SPI, які в першу чергу визначають результат , є різні техніка використовується для застосування текстури до форми.
-
Хімічне травлення : Це найбільш традиційний метод. Поверхня форми покрита фоточутливою маскою, а фотографічний негатив бажаного малюнка текстури розміщується зверху. Потім форма піддається впливу УФ -світла, яке твердне маску в незмасжених ділянках. Потім кислотний розчин наноситься на "травлення" або їсть на відкритому сталі, створюючи текстуру.
-
Переваги : Може створити складні, детальні та глибокі текстури; підходить для великих поверхонь.
-
Обмеження : Менш точний, ніж лазер, може бути важко контролювати рівномірність глибини та використовувати суворі хімічні речовини.
-
-
Лазерний гравірування : Сучасний і дуже точний метод, який використовує цілеспрямований лазерний промінь для спалювання або спалювання текстурної картини безпосередньо на поверхню форми.
-
Переваги : Надзвичайно точний, дозволяє виконувати складні геометричні візерунки, логотипи та мікроекстури; Ніяких хімікатів не використовуються.
-
Обмеження : Може бути повільніше для дуже великих поверхонь, може бути дорожчим, ніж хімічне травлення.
-
-
Механічне текстурування : Ця методика передбачає використання інструментів для фізичного створення текстури. Це може включати абразивне підривання (як у серії SPI D) або використання спеціалізованих ріжучих інструментів. Він часто використовується для більш простих, більш рівномірних текстур.
-
Інші методики :
-
EDM (електрична обробка розряду) : Використовує електрод для створення розряду, який розмиває поверхню форми, створюючи унікальну текстуру "блиску".
-
ЗМІ, що вибухає : Більш загальний термін для вибуху з різними носіями (наприклад, скляними намистинами, шкаралупами волоського горіха) для досягнення бажаної матової або текстурованої обробки.
-

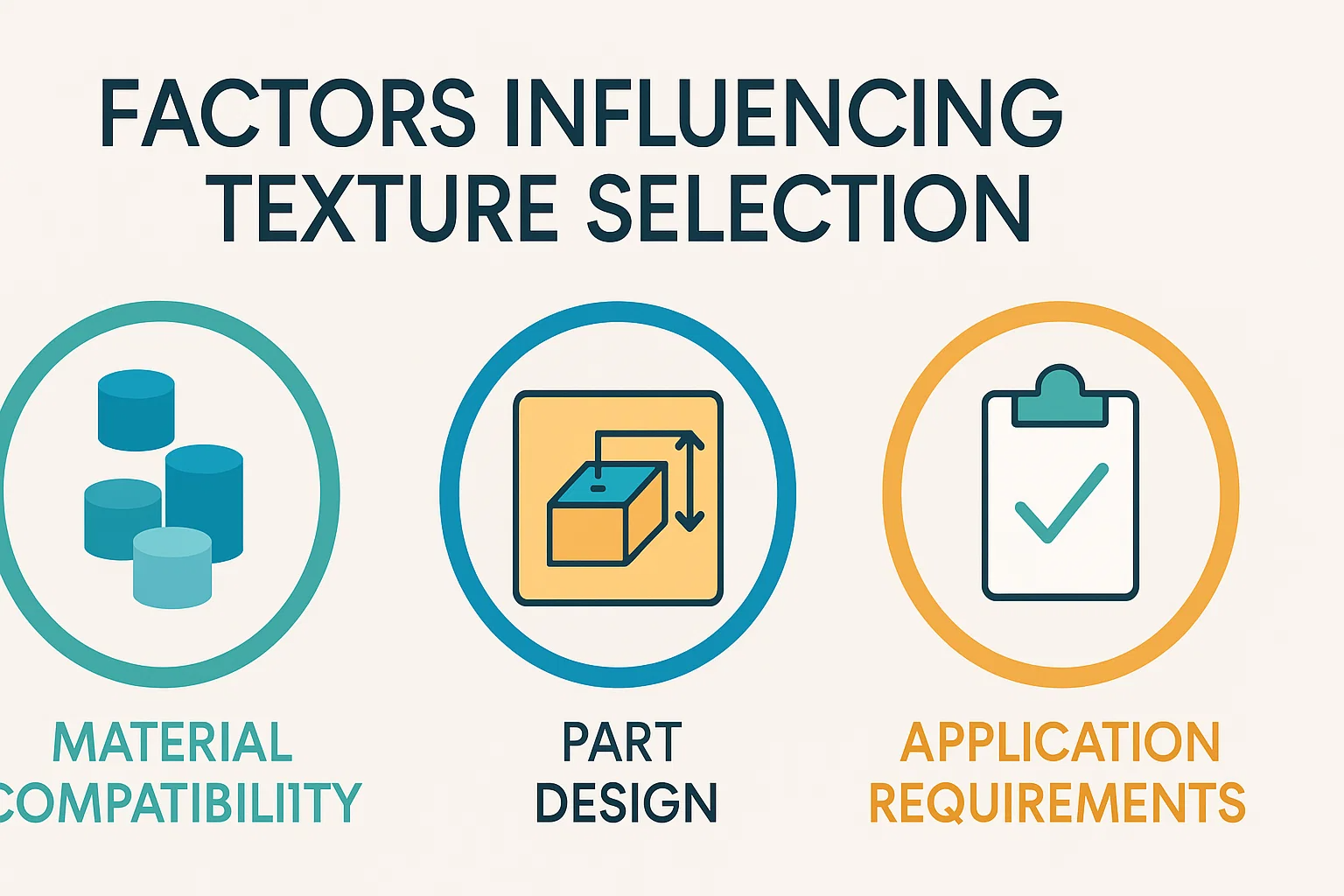

Фактори, що впливають на вибір текстури
Вибір правильної текстури цвілі для частини є критичним рішенням, яке врівноважує естетику, функціональність та виробничі обмеження. Процес відбору рідко є підходом для одного розміру і в значній мірі залежить від трьох ключових факторів: матеріалу частини, його дизайну та остаточних вимог до застосування.
Сумісність матеріалу
Тип пластику, що використовується в процесі ін'єкційного лиття, є основним фактором. Різні матеріали реагують на текстуру по -різному, а деякі мають текстуру краще, ніж інші.
-
Поліпропілен (ПП) та поліетилен (ПЕ) : Це м'які, напівкристалічні пластмаси, які можуть бути складними для текстури глибоко. Вони мають тенденцію до "витікають" текстури під час формування, що може призвести до менш визначеного обробки. Більш грубі текстури, як правило, ефективніші для цих матеріалів.
-
Акрилонітрил бутадіен стирол (ABS) : ABS - це відмінний матеріал для текстурування. Його аморфна структура та хороші властивості потоку дозволяють йому зафіксувати навіть тонкі деталі, що робить його популярним вибором для деталей із складними текстурами, такими як корпуси побутової електроніки.
-
Полікарбонат (ПК) : ПК - ще один матеріал, який добре зберігає текстуру, особливо для матової обробки. Однак його висока температура обробки вимагає ретельної конструкції та обробки цвілі, щоб уникнути оцінок стресу.
-
Поліетилен високої щільності (HDPE) : Подібно до ПП, HDPE може бути важко текстурою. Текстура може здатися менш різкою і може мати трохи блискучий або воскоподібний вигляд.
Дизайн деталі
Геометрія самої частини має значний вплив на застосування текстури та якість.
-
Кути : Кут тяги - це невеликий конус, розроблений у частину, щоб забезпечити легше викидання з форми. Текстури, особливо глибші, можуть збільшити тертя між частиною та стінкою форми. Для запобігання демольованих проблем, кут проекту слід збільшити для деталей з текстурованими поверхнями. Хорошим правилом є додавання щонайменше 1 ступеня проекту на кожні 0,001 дюйма глибини текстури.
-
Радіуси та кути : Текстури можуть виглядати промитою або нерівномірними в районах з невеликими радіусами або гострими кутами. Часто необхідно вказати гладкий не текстурований радіус для забезпечення чистого переходу.
-
Рівномірність : Важливо розглянути лінію розставання та будь-які потенційні відключення цвілі при текстурі. Текстура повинна застосовуватися рівномірно по всій поверхні, щоб уникнути видимих невідповідностей.
Вимоги до застосування
Кінцеве використання продукту диктує, чи повинна текстура надавати пріоритет естетиці, функціональності чи обох.
-
Естетичні міркування : Чи потрібно частину виглядати розкішно, міцно чи гладко? Високий глос SPI A-1 Оздоблення може бути ідеальним для прозорого об'єктива, в той час як штраф SPI B-2 or С-1 Матова обробка була б ідеальною для компонента інформаційної панелі для зменшення відблисків.
-
Функціональні вимоги :
-
Стискання : Для таких продуктів, як ручки інструментів, медичні інструменти або спортивні товари, глибша, тактильна текстура (як SPI D Закінчення) має важливе значення для забезпечення безпечного зчеплення та запобігання ковзанню.
-
Носити стійкість і приховані подряпини : Текстурована поверхня, природно, прощаюча, ніж відполірована. Продукт, який побачить важке використання, наприклад, садовий інструмент або шматок багажу, отримає користь від міцної текстури, яка може приховати незначні подряпини та потертості.
-
Зменшення відблисків : Для компонентів у салоні автомобіля або рамці телевізора матова обробка має вирішальне значення для усунення відволікаючих відбитків.
-
Застосування текстури цвілі для ін'єкцій
Універсальність текстури цвілі для ін'єкцій очевидна в її широкому використанні в незліченних галузях. Від надання інтер'єру автомобіля розкішне відчуття до забезпечення медичного пристрою не ковзає, текстура є ключовим елементом дизайну.
Автомобільна промисловість
Автомобільний сектор є головним користувачем текстур цвілі, насамперед як для естетичної привабливості, так і для функціональних показників.
-
Внутрішні компоненти : Текстури використовуються на інформаційних панелях, дверних панелях та центральних консолях для зменшення відблисків та створення високоякісної, невідбиваючої обробки. Текстура також робить ці поверхні більш міцними та стійкими до подряпин від щоденного використання. Тут найчастіше є тонко -матова текстура (серія SPI B або C).
-
Зовнішні компоненти : Бампери, обробка тіла та компоненти решітки часто мають текстури, які чинять опір дінгам і потертостям, і їх легше підтримувати, ніж намальована поверхня з високим глянкою.
Побутова електроніка
Текстура є найважливішим елементом побутової електроніки, де тактильне відчуття продукту може бути головним диференціатором.
-
Корпуси мобільного телефону та аксесуари : Текстури на телефонних випадках не тільки забезпечують краще зчеплення, але й приховують відбитки пальців та незначні потертості.
-
Курси побутової техніки : Корпуси для всього, від виробників кавалів до пилососів, використовують текстури, щоб створити міцну, привабливу поверхню, яку легко очистити.
Медичні пристрої
У медичній галузі текстура - це не лише зовнішній вигляд; Йдеться про безпеку та ергономіку.
-
Корпуси пристрою : Корпуси для портативних медичних пристроїв використовують текстури для забезпечення безпечного зчеплення, що є важливим для лікарів та медсестер. Текстура також може допомогти приховати плями та відбитки пальців у клінічних умовах.
-
Ергономічні ручки : Шприц -плунжери, хірургічні ручки приладів та інші портативні пристрої мають тактильні текстури для запобігання ковзання під час критичних процедур.
Побутова продукція
Від кухні до гаража текстуровані поверхні є скрізь, часто з практичних причин.
-
Контейнери та зберігання : Контейнери для харчових продуктів, кришки та інші пластикові продукти для зберігання часто мають матову або текстуровану обробку, щоб запобігти ковзанню з мокрих рук. Текстура також допомагає замаскувати подряпини при регулярному використанні.
-
Меблеві компоненти : Пластикові стільці, столи та інші предмети меблів використовують текстури для імітації зовнішнього вигляду природних матеріалів, як зерно з дерева, або просто для створення більш привабливої, невідбиваючої обробки.
Переваги та недоліки різних текстур
Як і будь-який вибір дизайну, вибір текстури цвілі передбачає компроміс. Розуміння плюсів і мінусів є важливим для прийняття обґрунтованого рішення.
Переваги
-
Вдосконалена естетика : Добре розроблена текстура може підвищити сприйняту цінність продукту та надати йому премію.
-
Посилене зчеплення : Текстури додають тертя, полегшуючи продукти в обробці та менш схильні до ковзання.
-
Знижений блиск і відблиски : Матові текстури ефективно зменшують світлове відображення, що є критичною функцією безпеки та комфорту в автомобільних та електронічних програмах.
-
Опір подряпин : Текстуровані поверхні за своєю суттю більш міцні та краще приховати незначні подряпини та знос, ніж гладкі, поліровані поверхні.
-
Приховування недосконалостей : Текстура може приховати незначні дефекти ліплення, такі як позначки раковини, лінії потоку та зварні лінії, які можуть бути дуже помітними з глянсової частини.
Недоліки
-
Збільшена вартість : Процес текстурування форми - це додатковий крок у виробничому процесі та вимагає спеціалізованого обладнання та досвіду. Це додає загальної вартості інструментів.
-
Довший час циклу : У деяких випадках глибші текстури можуть трохи збільшити час охолодження, необхідний до того, як частина може бути безпечно викинута, потенційно подовжуючи загальний цикл ліплення впорскування.
-
Потенціал для мийки : Дуже глибокі або різкі зміни текстури на товстих частинах іноді можуть зробити частину більш схильною до топ -позначок, які є незначними западинами на поверхні.
-
Зниження викликів : Як було сказано раніше, текстури збільшують тертя між частиною та цвільами. Без адекватних кутів чернетки це може призвести до декольних проблем, таких як деталі, що стирчать у порожнині або потертості.
Процес додавання текстури до форми для ін'єкцій
Процес додавання текстури до ін'єкційної форми-це точне судно, яке вимагає ретельного планування та виконання. Це багатоетапна процедура, яка подолає розрив між цифровим дизайном та фізичним виробництвом.
Дизайнерські міркування
Процес текстурування починається задовго до виготовлення форми під час фази проектування продукту.
-
Відображення текстури : Дизайнер визначає точне місце розташування та тип текстури на 3D -моделі CAD. Це передбачає "відображення" текстури на поверхнях деталі.
-
Інтеграція CAD/CAM : Дані цифрової текстури потім інтегруються в програмне забезпечення для виробництва (CAM), що надається комп'ютером (CAM), яке керує текстовою машиною (наприклад, лазерним гравером) для застосування шаблону з міліметровою точністю.
Підготовка цвілі
Після обробки компонентів форми вони повинні бути ретельно підготовлені до текстурування.
-
Підготовка поверхні : Поверхні порожнини цвілі відшліфовані до високого рівня обробки (як правило, SPI A-3 або B-1), щоб забезпечити нанесення текстури рівномірно. Будь -які подряпини або недосконалості на відшліфованій поверхні будуть помітні навіть після текстурування.
-
Маскування : Для хімічного травлення наносять опір або маска на ділянки форми, які повинні залишатися гладкими, наприклад, відключення поверхні, основні шпильки та глибокі кишені. Це захищає ці ділянки від кислотного розчину.
Текстування виконання
Це найважливіший етап, де текстура фізично застосовується до форми.
-
Хімічний процес травлення : Підготовлена форма занурюється в кислотну ванну. Кислота "їсть" на розкритих поверхнях, створюючи потрібну глибину текстури та малюнок. Процес ретельно приурочений для досягнення точної глибини текстури.
-
Процес лазерного гравіювання : Форма розміщується в лазерній гравірувальній машині. Машина використовує дані CAD, щоб точно вистрілити лазерний промінь по поверхні цвілі, створюючи текстуру, відводячи або плавляючи сталь.
Усунення дефектів текстури
Навіть при добре спланованому процесі дефекти можуть іноді виникати. Визнання цих питань та їх причин є ключовим для успішного застосування текстури.
Поширені дефекти
-
Апельсинова шкірка : Цей дефект, який нагадує шкіру помаранчевого, виникає, коли пластик не повністю повторює текстуру, залишаючи грубу нерівну поверхню.
-
Нерівномірна текстура : Це відбувається, коли текстура на частині непослідовна, деякі області виявляються більш вираженими або тьмяними, ніж інші.
-
Втрата текстури : Текстура, як видається, "вимита" або неіснуюча в певних областях частини, особливо в глибоких порожнинах або біля воріт.
Причини та рішення
-
Матеріальні проблеми : Послідовний потік матеріалу або низька температура розплаву можуть запобігти заповненню пластику деталей текстури. Розчин : Оптимізуйте параметри процесу лиття під тиском впорскування, такі як температура розплаву та швидкість впорскування.
-
Параметри обробки : Недостатня сила затискача або низький тиск впорскування може призвести до поганої реплікації текстури. Розчин : Збільшити тиск впорскування та регулювати пачку та утримуйте тиск, щоб забезпечити штовхання пластмаса в кожну деталь поверхні форми.
-
Обслуговування цвілі : Брудна або погано підтримувана цвіль може спричинити дефекти текстури. Забруднювачі можуть блокувати шаблон текстури. Розчин : Регулярне очищення та обслуговування цвілі є важливими для послідовних результатів.
Міркування щодо витрат на текстурування цвілі для ін'єкцій
Рішення про текстуру форми - це не просто технічний; Він має значні фінансові наслідки. Вартість текстурування-це фактор, який повинен бути зважений на потенційні вигоди, такі як підвищена вартість продукту, поліпшення функціональності та зменшення процесів після виробництва.
Фактори, що впливають на вартість
-
Складність текстури : Чим складніший або детальний шаблон текстури, тим вище вартість. Прості, рівномірні текстури (наприклад, серія SPI D), як правило, дешевші, ніж складні, багатоповерхові конструкції, або ті, що потребують декількох масок у хімічному травленні.
-
Розмір цвілі : Площа поверхні форми, що підлягає текстурованню, є первинним драйвером витрат. Текстування великої форми автомобільної панелі на приладовій панелі коштуватиме значно більше, ніж текстурування невеликої форми електронної компонента.
-
Метод текстурування : Різні методи мають різні структури витрат.
-
Хімічне травлення : Часто більш економічно для великих, менш складних текстур.
-
Лазерний гравірування : Хоча дорожче вперед, його точність може зменшити переробку і є єдиним варіантом для деяких складних геометрів та мікроекстудів.
-
Аналіз витрат і вигод
Перш ніж взяти на себе текстуровану форму, важливий ретельний аналіз витрат і вигод.
-
Зважування вигоди від витрат : Розглянемо довгострокове значення. Під час текстури додає до початкової вартості інструментів, це може усунути потребу в вторинних операціях, таких як живопис, порошкове покриття або друк для колодки. Додана естетична привабливість також може наказувати більш високу ринкову ціну для кінцевого продукту.
-
Зменшена переробка : Маскуючи незначні недосконалості поверхні та лінії потоку, текстурована обробка може зменшити кількість відхилених деталей, заощаджуючи гроші в довгостроковій перспективі.
Майбутні тенденції в текстуруванні цвілі для ін'єкцій
Поле текстурування цвілі постійно розвивається, керуючись просуванням в галузі технологій та попитом на більш складні та функціональні продукти.
Удосконалення технологій
-
Мікропрагмент : Сучасна лазерна технологія дозволяє створити неймовірно тонкі мікро-масштабні текстури. Ці текстури можуть бути використані для контролю дифузії світла, створення гідрофобних (водних репетиру) або навіть забезпечення гаптичного (на дотику) досвіду зворотного зв'язку.
-
Текстури самолікування : Дослідники вивчають способи створення текстур, які можуть відремонтувати себе з незначних подряпин, технології, яка могла б революціонізувати довговічність пластикових деталей.
-
Використання AI в дизайні текстури : Штучний інтелект використовується для створення нових та складних текстурних моделей, оптимізованих для конкретних матеріалів та функціональних вимог, скорочення циклу проектування та забезпечення інноваційних нових поверхневих конструкцій.
Висновок
Текстура ін'єкційної форми - це набагато більше, ніж простий естетичний вибір; Це невід'ємна частина процесу проектування та виробництва продукції. Від стандартних закінчення SPI до вдосконалених лазерних шаблонів, правильна текстура може підвищити функціональність, довговічність та сприйняту цінність продукту. Ретельно розглядаючи вимоги матеріалу, дизайну та застосування, а також розуміючи доступні методи та пов'язані з ними витрати, дизайнери та інженери можуть вибрати ідеальну обробку поверхні, щоб втілити свою продукцію.
