Формування м’яких на дотик еластомерів, таких як термопластичні еластомери (TPE) або термопластичні поліуретани (TPU), поверх жорсткого пластику, металу або друкованих плат (PCB) покращує ергономічне зчеплення, гасить вібрацію та створює захист від проникнення рідини. Однак несправності продукту, такі як розшарування кордонів, сліди раковини, тривалі цикли охолодження або надмірне викривлення деталей, часто пов’язані з неправильною конструкцією товщини стінки.
Загальні рекомендації щодо проектування часто пропонують підтримувати однакову товщину стінки 2,0 мм. На практиці оптимальна товщина оболонки значною мірою залежить від конкретних матеріалів підкладки, потреб у структурному посиленні, коефіцієнтів довжини потоку та вимог до адгезії. У цьому технічному посібнику описано точні матриці товщини, міркування щодо процесу, структурні правила DFM та протоколи перевірки для застосувань лиття.
1. Рекомендована товщина верхньої форми (шкіри) за матеріалом і підкладкою

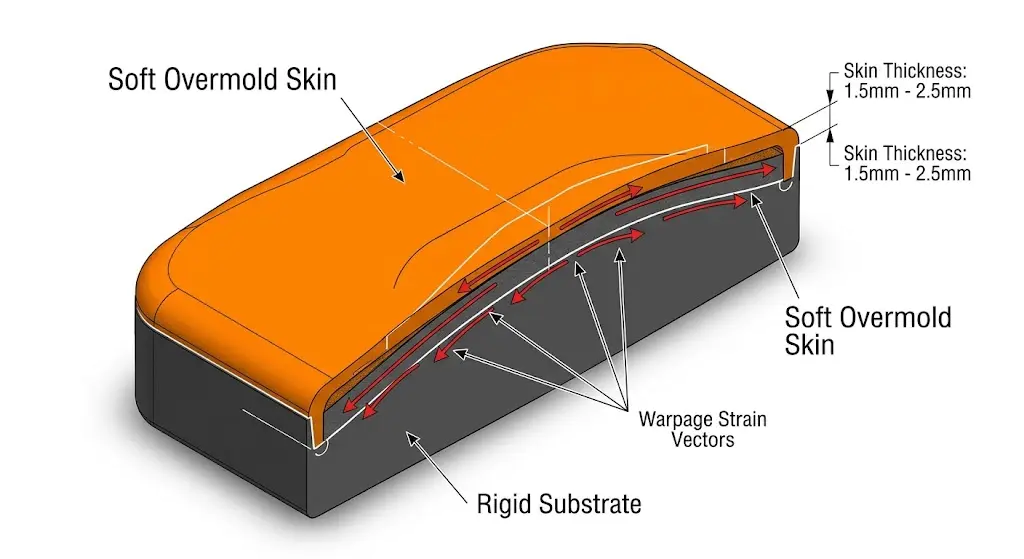

Визначення товщини верхньої форми вимагає збалансування функціонального тактильного зворотного зв’язку з температурним стресом, об’ємною усадкою та штрафами за час циклу. Еластомери мають більш високий коефіцієнт лінійного теплового розширення (CLTE), ніж жорсткі підкладки; надмірно товсті шкірні покриви формують високу скорочувальну напругу під час охолодження, що призводить до викривлення підкладки або зсуву клею.
Наведена нижче матриця надає точні межі товщини основних виробничих підкладок:
| Матеріал підкладки | Мінімальна товщина шкіри | Рекомендована номінальна товщина | Максимальна армована товщина | Основні програми та примітки |
|---|---|---|---|---|
| Інженерні пластмаси (ABS, PC, PC/ABS) | 0,75 мм | 1,50 - 2,50 мм | 3,50 мм | Побутова електроніка, ручки для електроінструментів. Чудовий потенціал хімічного зв'язку через поверхневу молекулярну дифузію. |
| Високотемпературні поліаміди (PA6, PA66, PBT) | 1,00 мм | 1,50 - 2,20 мм | 3,00 мм | Корпуси автомобільних двигунів, промислові датчики. Для досягнення повної хімічної адгезії потрібна висока температура інструменту. |
| Напівкристалічні пластмаси (POM, PP) | 1,20 мм | 1,80 - 2,50 мм | 3,00 мм | Низька поверхнева енергія ускладнює хімічний зв'язок; значною мірою залежить від механічних функцій блокування. |
| метали (Литий під тиском алюміній, цинк, сталь) | 1,00 мм | 2,00 - 3,00 мм | 4,00 мм | Хірургічні інструменти, рукоятки важкого обладнання. Висока теплопровідність швидко охолоджує тане; вимагає попереднього підігріву. |
| Інкапсульовані друковані плати та електроніка | 1,00 мм | 1,50 - 2,00 мм | 2,50 мм | Формування під низьким тиском або делікатне формування. Товщина повинна захищати делікатні компоненти від тиску затиску. |
Примітка щодо дизайну: М’які рукоятки зазвичай вимагають номінальної товщини від 1,5 до 2,5 мм для досягнення адекватного тактильного демпфування. Товщина менше 1,0 мм виглядає жорсткою, а секції, що перевищують 3,5 мм, значно подовжують час охолодження та створюють внутрішні порожнечі.
2. Мінімальна товщина ін’єкційної шкіри та тонкостінні методи
Досягнення надійного тонкостінного формування (менше 1,0 мм) без спалахів, коротких ударів або слідів коливання поверхні залежить від контролю співвідношення довжини потоку (L/T) і в'язкості розплаву.
Коли співвідношення довжини потоку до товщини стінки (L/T) перевищує 100:1, стандартні склади TPE замерзають передчасно. Високотекучі склади TPE/TPU з високим індексом плинності розплаву (MFI > 25 г/10 хв при 190°C/2,16 кг) забезпечують мінімальну товщину стінок до 0,50 мм - 0,75 мм на коротких шляхах потоку (< 50 мм).
Основні вказівки щодо процесу та інструментів для лиття тонких стінок:
- Підвищені температури інструменту: Підвищте температуру порожнини форми підкладки на 15°C до 25°C, щоб запобігти передчасному замерзанню під час фази ін’єкції.
- Послідовний вентиль або гарячі канали: Опустіть вентилі з гарячими наконечниками безпосередньо на більш товсті ділянки зони верхньої форми, щоб мінімізувати падіння тиску.
- Висока швидкість впорскування: Швидко заповніть тонкі порожнини до того, як настане твердіння шару шкіри, використовуючи точні багатоступінчасті профілі ущільнення для запобігання спалаху.
- Контроль глибини вентиляції: Точна мікровентиляція (глибина від 0,010 мм до 0,015 мм) має вирішальне значення поблизу тонких країв, щоб уникнути опіків повітря, що потрапило всередину, без спалаху смоли.
3. Правила проектування рівномірних стін, ребер, виступів і переходів
Нерівномірна товщина верхньої форми спричиняє диференціальну усадку, що створює локалізовану концентрацію напруги та підняття краю. Дотримання строгих геометричних пропорцій зберігає структурну цілісність і плавні переходи шкіри до основи.
Геометричні співвідношення DFM:
- Співвідношення стінки до стінки: Товщина верхньої форми в ідеалі повинна відповідати 60% - 80% товщини стінки підкладки, щоб запобігти термічній деформації підкладки під час введення дробини.
- Внутрішня товщина ребра: Ребра, вбудовані під або всередину оболонки верхньої форми, не повинні перевищувати 50% номінальної товщини стінки основної верхньої форми. (наприклад, товщина ребер субстрату = 0,50 * товщина зовнішнього шару форми).
- Внутрішні радіуси (R): Уникайте гострих внутрішніх кутів. Забезпечте мінімальний радіус R = 0,5 мм або від 0,5 до 0,75 товщини стінки в усіх точках перетину, щоб мінімізувати коефіцієнти концентрації напруги.
- Запірна сходинка та блокувальні канавки: Ніколи не закінчуйте пліснявий шар на поверхні, що промивається. Створіть запірну сходинку по периметру з глибиною, що дорівнює повній товщині оболонки, у поєднанні з механічною блокуючою канавкою 0,5 мм x 0,5 мм, щоб запобігти відшарування вздовж відкритих країв.
4. Підготовка основи, праймери та перевірка міцності зв’язку
Міцна поверхнева частина вимагає високої міжфазної адгезії. Механізми адгезії поділяються на дві основні категорії: Хімічна дифузія і Механічне блокування .
Методи попередньої обробки поверхні:
- Атмосферна плазма/обробка полум'ям: Підвищує поверхневу енергію неполярних полімерів (наприклад, поліпропілену) вище 44 дин/см для максимального змочування.
- Хімічні праймери / силанові сполучні агенти: Наноситься на металеві сплави або керамічні підкладки перед формуванням для утворення ковалентних зв’язків з вхідними еластомерними смолами.
- Абразивне очищення: Створює мікрошорсткість на металах (Ra 2,5 - 6,3 мкм), значно покращуючи механічну шпонку.
Стандартні тести перевірки адгезії:
Цілісність з’єднання оцінюється за допомогою стандартизованих протоколів тестування:
- Випробування на 90-градусний відрив (ASTM D903 / ISO 813): Визначає силу, необхідну для відшарування накладної смуги від підкладки. Прийнятні промислові значення коливаються від 3,5 до 8,0 Н/мм залежно від твердості.
- Випробування на зсув внапуск (ASTM D1002): Оцінює міцність на зсув під навантаженням на розтяг.
Мета режиму відмови: Протоколи контролю якості вимагають Когезивна недостатність (де еластомерний матеріал розривається всередині), а не Порушення адгезиву (де шкіра чисто знімається на межі розділу).
5. Інструменти, вентиляція, симуляція потоку плісняви та компроміси з витратами
Товщина оболонки безпосередньо впливає на вартість одиниці виробництва, тривалість циклу та кількість браку. Оскільки час охолодження пластику експоненціально залежить від товщини стінки (час охолодження пропорційний квадрату товщини стінки), збільшення товщини призводить до значного зменшення часу циклу.
Допуски на усадку та моделювання CAE:
Формовані матеріали демонструють об’ємну усадку в діапазоні від 1,2% до 2,5%, що значно вище, ніж у твердих інженерних термопластів (0,4% - 0,7%). Розробники інструментів повинні обчислити диференціальну усадку в програмному забезпеченні аналізу Moldflow (CAE), щоб забезпечити точність чистої форми.
Ключові результати аналізу CAE для оцінки:
- Об'ємна усадка при заморожуванні: Забезпечує рівномірне укладання по переходах товщини.
- Об'ємне відхилення / викривлення: Визначає, чи асиметричне охолодження з одного боку металевої або друкованої плати спричинить зусилля згинання.
- Міжфазна напруга зсуву: Оцінює, чи тиск ін’єкційного потоку витіснить або пошкодить делікатні елементи підкладки або попередньо розміщені вставки.
Отримайте свій огляд і пропозицію щодо DFM
Оптимізація товщини накладної форми вимагає збалансування однорідності стінок, конструкції інструменту, сумісності матеріалів і тактильних вимог. Наша команда інженерів надає комплексні оцінки DFM (Design for Manufacturability), моделювання термічної/деформації Moldflow і послуги швидкого створення прототипів.
- Час виконання: Зворотній зв'язок DFM протягом 24 годин; виготовлення прототипу за 5-7 робочих днів.
- Стандарти відповідності: ISO 13485, еластомери медичного класу VI USP, сумісні варіанти матеріалів RoHS/REACH.
Надішліть свої файли 3D CAD (STEP/IGES) разом із специфікаціями підкладки, щоб отримати детальну оцінку товщини та технологічності від наших спеціалістів з лиття під тиском.
Часті запитання (FAQ)
1. Яка товщина верхньої форми рекомендована для звичайних підкладок, таких як ABS, PC, алюміній і PCB?
Рекомендована номінальна товщина становить від 1,5 до 2,5 мм для інженерних пластмас, таких як ABS і PC, від 2,0 до 3,0 мм для металів, таких як алюміній, і від 1,5 до 2,0 мм для інкапсульованих друкованих плат, щоб забезпечити належний захист без надмірного термічного навантаження на чутливу електроніку.
2. Яка мінімальна практична товщина верхньої форми, яку можна досягти за допомогою TPE, і які зміни процесу дозволяють це зробити?
Мінімальна практична товщина становить від 0,50 до 0,75 мм із використанням складів TPE/TPU з високою текучістю. Для досягнення цього потрібні підвищені температури в порожнині прес-форми, високі швидкості вприскування, послідовний клапанний затвор і точна мікровентиляція для запобігання передчасному замерзанню.
3. Як створити рівномірну товщину стінок і уникнути слідів раковини чи розшарування?
Зберігайте товщину верхньої форми в межах від 60% до 80% від нижньої стінки підкладки, сконструюйте внутрішні ребра не більше ніж на 50% основної стінки верхньої форми, передбачте значні радіуси переходу (мінімум 0,5 мм) і включіть запірні східці по периметру з механічними замковими пазами.
4. Як я маю підготувати субстрат, щоб максимізувати міцність з’єднання для лиття?
Субстрати можуть бути підготовлені за допомогою обробки атмосферною плазмою або полум'ям для збільшення поверхневої енергії, нанесення силанових праймерів для металів або струминної обробки для створення механічної шорсткості поверхні. Прагніть до когезійного руйнування під час випробування на відшарування ASTM D903.
5. Як товщина форми впливає на час охолодження та загальну вартість деталі?
Час охолодження експоненціально збільшується з квадратом товщини стінки. Збільшення товщини оболонки з 1,5 мм до 3,0 мм може подвоїти необхідний час циклу охолодження, значно збільшуючи виробничі витрати на одиницю.
6. Що спричиняє відшарування цвілі вздовж гострих країв і як геометрія цьому запобігає?
Відшарування відбувається, коли сили зсуву діють на оголені краї на рівні зі слабким механічним закріпленням. Розробка певного кроку відключення вздовж лінії поділу в поєднанні з підрізом або механічною утримуючою канавкою закріплює край і запобігає відшарування під час механічного стирання.
