Експертний посібник для інженерів-конструкторів і спеціалістів із закупівель щодо оптимізації індивідуальних формованих гумових компонентів, навігації стандартами допуску та оптимізації міжнародного виробництва.
Інструкції з проектування гумових деталей, виготовлених під тиском
Розробка еластомерних компонентів вимагає особливого інженерного мислення порівняно з жорстким термопластичним формуванням. Оскільки синтетичний каучук зазнає значного зшивання під час вулканізації, динаміка потоку та об’ємна усадка диктують точні геометричні обмеження. Основним типом несправності у нестандартному формуванні гуми є невідповідна номінальна товщина стінки, що створює нерівномірні швидкості затвердіння, сильні внутрішні пустоти та сліди раковини на поверхні. Підтримка рекомендованої товщини стінки від 1,5 мм до 5,0 мм (з абсолютним функціональним мінімумом близько 0,5 мм для мініатюрних діафрагм) забезпечує збалансований потік суміші та теплову рівновагу по всій порожнині.
Радіуси кутів і кути осідання безпосередньо визначають довговічність інструменту та ефективність викиду деталей. Гострі внутрішні кути зосереджують механічні навантаження та перешкоджають течії еластомеру; отже, радіуси внутрішніх галтелів повинні становити не менше 25% номінальної товщини прилеглої стінки (мінімум 0,5 мм). У той час як притаманна еластичність гуми з низьким твердістю дозволяє примусово видаляти (зачищати) незначні підрізи, застосування кута тяги від 1,0 до 2,0 градусів на кожну сторону залишається критичним для компаундів з високим твердістю (вище 70 по Шору А) або текстурованих поверхонь, щоб запобігти розриву під час високошвидкісного викиду.
Для ущільнювальних профілів нестандартні поперечні перерізи прокладок вимагають суворого дотримання обмежень деформації. При номінальному навантаженні затискача еластомерні ущільнювачі повинні зазнавати стискання від 15% до 30%. Завищений об’єм ущільнення відносно порожнини сальника спричиняє гідравлічне блокування та передчасне руйнування набору стиснення.
| Параметр конструкції | Рекомендована ціль | RMA клас A2 (висока точність) | ISO 3302-1 клас M2 |
|---|---|---|---|
| Номінальна товщина стінки | від 1,5 мм до 5,0 мм | /- 0,10 мм (для розмірів < 10 мм) | /- 0,16 мм (для розмірів < 10 мм) |
| Внутрішній радіус скруглення | >= 25% товщини стінки | /- 0,15 мм (від 10 до 25 мм) | /- 0,20 мм (від 10 до 25 мм) |
| Кут осадки | Від 1,0 до 2,0 градусів на сторону | /- 0,20 мм (від 25 до 50 мм) | /- 0,32 мм (від 25 до 50 мм) |
| Глибина підрізу | < 5% без механічного сердечника | /- 0,25 мм (від 50 до 80 мм) | /- 0,40 мм (від 50 до 80 мм) |
Таблиця 1: Основні параметри конструкції та порівняння між стандартами RMA класу A2 Precision та ISO 3302-1 класу M2.

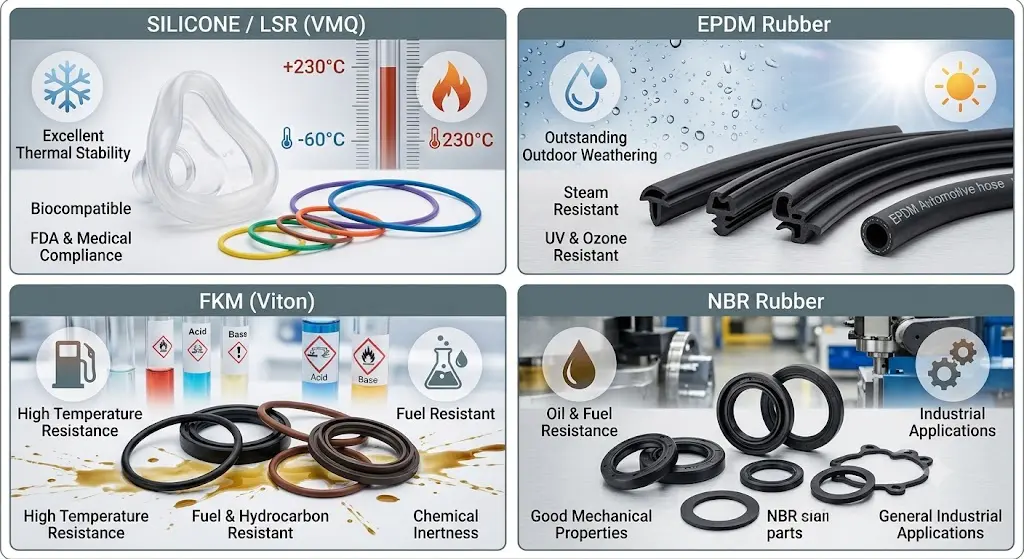

Вибір матеріалів: силікон, EPDM та спеціальні еластомери
Вибір оптимальної еластомерної суміші вимагає узгодження хімічних полімерних структур з вимогами робочого середовища. Щільність зшивання, досягнута під час вулканізації, безпосередньо впливає на фізичні властивості, включаючи міцність на розтяг, твердість по твердості (Шор А) і опір стиску. Остаточна деформація на стиск являє собою постійну деформацію, що залишилася після вивільнення стискаючої сили. Відсоток стиску виражається математично як C = [(t0 - t1) / (t0 - tn)] * 100, де t0 — вихідна товщина зразка, t1 — остаточна товщина зразка після відновлення, а tn — висота прокладки.
Силіконова гума (VMQ / Liquid Silicone Rubber - LSR) має неорганічну кремнієво-кисневу основу, яка демонструє термічну стабільність від -60 градусів C до 230 градусів C. LSR забезпечує надзвичайну біосумісність і низьку температуру стиску, що робить її найкращим вибором для застосування в медицині та харчових продуктах. Етилен-пропілен-дієновий мономер (EPDM) використовує неполярну вуглеводневу основу, забезпечуючи виняткову стійкість до озону, полярних розчинників, пари та зовнішніх погодних умов за значно нижчої вартості сировини, ніж силікон. Фторвуглецеві еластомери (FKM / Viton) використовують зв’язки вуглець-фтор для забезпечення чудової стійкості до агресивних ароматичних вуглеводнів, синтетичного палива та концентрованих хімікатів до 250 градусів Цельсія.
| Еластомерний полімерний тип | Діапазон твердості | Робоча температура (градус C) | Міцність на розрив | Дотримання основних нормативних вимог |
|---|---|---|---|---|
| Силікон (VMQ / LSR) | Від 10 до 80 по Шору А | -60 до 230 | від 5 до 11 МПа | FDA 21 CFR 177.2600, USP, клас VI |
| EPDM гума | від 40 до 90 за Шором А | -45 до 150 | від 8 до 20 МПа | NSF 61 (питна вода), варіанти TPV, що підлягають переробці |
| Фторэластомер (FKM) | Від 50 до 90 по Шору А | -20-250 | від 10 до 18 МПа | Рейтинг полум'я UL94 V-0, специфікації OEM для автомобілів |
| Нітрил (NBR) | Від 30 до 90 по Шору А | -30-120 | від 7 до 18 МПа | Комерційні стандарти впливу палива/масла |
На ринках Північної Америки обов’язкові вимоги щодо дотримання нормативних вимог вимагають суворості формулювання складів. Продукти, призначені для багаторазового контакту з харчовими продуктами, повинні містити інгредієнти, перелічені в FDA 21 CFR 177.2600. Компоненти охорони здоров’я вимагають тестування біологічної реактивності класу VI USP, перевірки нетоксичності під час системної та внутрішньошкірної оцінки. Частини розподілу питної води вимагають сертифікації NSF 61, щоб гарантувати відсутність токсичних речовин, що вимиваються за умов навколишнього середовища та підвищеного впливу гарячої води.
Процес лиття під тиском, інструменти та гарантія якості
Лиття під тиском гуми принципово відрізняється від обробки термопластів щодо терморегулювання стовбура. Гумові суміші пластифікуються всередині бочки з контрольованою температурою при 70-90 градусах C, щоб підтримувати в’язкість рідини без передчасного зшивання (підгоряння). Високий тиск впорскування (1000-2000 бар) змушує гомогенну попередньо нагріту гуму в розігріту порожнину форми (160-200 градусів C). Теплова енергія всередині порожнини ініціює швидку вулканізацію, перетворюючи рідкий полімер на еластичну тверду матрицю перед викидом частини.
Порівняння архітектури процесу: введення проти стиснення проти передачі
- Лиття під тиском: Повністю автоматизоване заповнення закритої порожнини. Швидкий цикл (від 30 до 120 секунд). Ідеально підходить для великих об’ємів складних геометрій, що вимагають допусків RMA класу A2. Високі початкові інвестиції в інструменти.
- Трансферне формування: Напівавтоматичний, середньої точності. Попередньо виміряні поршневі сили надходять із ємності в закриті порожнини форми. Нижча вартість інструментів, ніж ін'єкційна; підходить для малих і середніх об'ємів і накладання металевих вставок.
- Компресійне формування: Ручне завантаження преформи у відкриту порожнину. Довший цикл (від 3 до 10 хвилин). Низькі інвестиції в інструменти; найкраще підходить для великоформатних прокладок, низьких об’ємів і компаундів із надвисокою твердістю.
Протоколи контролю якості використовують стандартизовану систему виносок ASTM D2000. Типовий опис матеріалу, такий як ASTM D2000 M2BG714 B14 EA14, визначає групу полімерів (BG = NBR), твердість за дурометром (70/- 5 за Шором A), мінімальну міцність на розрив (14 МПа) і суфікси конкретних вимог до випробування для остаточної сили стиску (B14) і стійкості до рідини (EA14).
| Дефект формування | Аналіз першопричини | Профілактичне проектування / технологічне рішення |
|---|---|---|
| Надмірна спалах | Недостатня сила притиску; потерті проділи; надмірний тиск впорскування | Збільшити тоннаж затискача; переробити лінії проділу; застосувати кріогенну постобробку дефлашингу |
| Короткий знімок (заповнення) | Передчасне лікування (опіки); захоплене повітря; недостатній обсяг удару | Містить мікроотвірки (глибина 0,02 мм); зниження температури стовбура; оптимізувати розмір бігунка |
| Пористість / утворення пухирів | Уловлені леткі речовини або волога в складі; неповна вулканізація | Впровадити системи вакуумного формування; збільшити час затвердіння; попередньо висушеної сировини |
| Позначки потоку / лінії в'язання | Низька температура плавлення; погане злиття фронтів потоку через ядра | Збільшити швидкість впорскування; підвищити температуру поверхні форми; змінити положення воріт |
Фактори витрат, створення прототипів і вибір партнера
Економічні показники одиниці індивідуального формування гуми залежать від амортизованих витрат на інструменти, маси сировини, тривалості циклу та вимог до обробки. Математична модель витрат на деталь представлена як вартість одиниці = (вартість інструменту / загальний обсяг виробництва) вартість матеріалу [(погодинна ставка машини * тривалість циклу) / кількість порожнин] вартість після обробки.
Витрати на інструменти залежать від кількості порожнин, марки сталі (наприклад, P20 проти загартованої NAK80/H13) і конструкції системи бігунів. Прототип прес-форми з однією порожниною зазвичай коштує від 2500 до 6000 доларів із часом виконання робіт від 2 до 3 тижнів. Виробничий інструмент із загартованої сталі з декількома порожнинами (від 8 до 32 порожнин) варіюється від 12 000 до 45 000 доларів США, що вимагає від 4 до 6 тижнів для виготовлення, відбору проб T1 і перевірки розмірів ШМ.
Для невеликих обсягів виробництва (від 500 до 5000 одиниць) алюмінієві м’які інструменти або надруковані на 3D-принтері вставки для прес-форм (з використанням високотемпературних фотополімерних смол) забезпечують економічно ефективне рішення для з’єднання. У той час як швидке створення прототипів прискорює валідацію, інженери повинні враховувати незначні розбіжності у властивостях матеріалу між прототипними адитивними смолами та кінцевими сумішами, отриманими під тиском.
Рамка оцінки партнера-виробника
Оцінюючи міжнародних партнерів у порівнянні з ближніми виробничими партнерами, групи із закупівель повинні перевіряти постачальників на відповідність ключовим показникам якості та інженерним показникам:
- Сертифікати системи якості: ISO 9001 (загальна якість), IATF 16949 (автомобілебудування) або ISO 13485 (медичні пристрої).
- Внутрішні DFM та моделювання: Розширені можливості аналізу потоку прес-форми для прогнозування повітряних пасток, балансу заповнення та об’ємної усадки перед різанням сталі.
- Досконалий досвід у формуванні: Продемонстрований досвід багаторазового формування або формування вставок (приклеювання гуми безпосередньо до металевих або пластикових підкладок за допомогою хімічних праймерів).
- Право власності та гарантія на інструмент: Повне право власності передається покупцеві після оплати, у поєднанні з довічною гарантією обслуговування інструменту протягом активного терміну експлуатації.
Прискоріть свій індивідуальний проект з формування гуми
Завантажте свої CAD-файли сьогодні, щоб отримати вичерпну перевірку технологічності (DFM), включаючи аналіз набору допусків, рекомендації щодо сполук і миттєву цінову пропозицію щодо виробництва.
Запит на огляд і пропозицію DFMЧасті запитання
Які найважливіші правила проектування нестандартних гумових деталей, виготовлених під тиском?
Підтримуйте однакову товщину стінки між 1,5 мм і 5,0 мм, вкажіть внутрішні радіуси зрізів, що дорівнюють принаймні 25% товщини стінки, застосовуйте кути нахилу від 1,0 до 2,0 градусів на кожну сторону та проектуйте деталі відповідно до стандартних допусків точності RMA класу A2.
Як вибрати між силіконом і EPDM для мого проекту формування гуми?
Виберіть силікон (VMQ/LSR) для екстремальних температур (від -60 до 230 градусів C), біологічної сумісності, відповідності FDA/USP або низьких вимог до компресії. Виберіть EPDM для економічно ефективних зовнішніх застосувань, які вимагають високої стійкості до озону, погоди, пари та полярних рідин.
Яка типова вартість деталі для лиття гуми під тиском і які фактори на це впливають?
Вартість одиниці залежить від вибору матеріалу, об’єму деталей, часу затвердіння, кількості порожнин і методу видалення нальоту. Інструменти з високою кавітацією значно скорочують робочу силу на деталь і витрати машинного часу при великих обсягах виробництва.
Скільки часу потрібно, щоб створити інструмент для лиття під тиском для гумових деталей?
Прототип або soft tooling зазвичай потребують від 2 до 3 тижнів. Виробничі сталеві прес-форми з декількома порожнинами зазвичай вимагають від 4 до 6 тижнів, включаючи проектування інструменту, обробку з ЧПК, обробку EDM і початкову перевірку зразка T1.
Які поширені дефекти лиття гуми під тиском і як їм запобігти?
Поширені дефекти включають спалах (пом’якшений точними лініями розділення та кріогенним видаленням), короткі удари (попереджені вакуумною вентиляцією та керуванням опіком) і внутрішню пористість (контрольована за допомогою вакуумного формування та оптимізованих циклів затвердіння).
Які вимоги FDA або медичного рівня застосовуються до гумових деталей у США?
Частини, що контактують з їжею, вимагають відповідності FDA 21 CFR 177.2600. Компоненти медичного класу потребують тестування біологічної оцінки USP класу VI, тоді як компоненти питної води потребують сертифікації NSF 61.
Як лиття під тиском відрізняється від пресування чи перенесення для гумових компонентів?
Лиття під тиском забезпечує виняткову точність розмірів, автоматизовану консистенцію та короткий цикл для великих обсягів. Трансферне формування є економічно ефективним для середніх обсягів і склеювання вставок, тоді як компресійне формування пропонує найнижчі початкові витрати на інструменти для деталей малого обсягу або великого формату.
