Багатосайкова обробка ЧПУ: всебічний посібник з 3-окис та 5-осі ЧПУ

Вступ до обробки ЧПУ

У складному світі сучасного виробництва, точність і ефективність є першорядними. Від найменшого медичного імплантації до найбільшого аерокосмічного компонента здатність сформувати сировину у високоточні частини є критичною. Протягом десятиліть кваліфіковані машиністи ретельно створені компоненти вручну, процес, який вимагав величезного часу, досвіду та часто призводило до невідповідностей. Це все змінилося з появою Комп'ютерний числовий контроль (ЧПУ) Обробка - трансформаційна технологія, яка революціонізувала виробничий ландшафт.

Обробка ЧПУ автоматизує управління верстатами за допомогою попередньо запрограмованого комп'ютерного програмного забезпечення. Замість ручних важелів та коліс, цифрові інструкції керують рухами машини, забезпечуючи неперевершену точність, повторюваність та швидкість. Цей зсув відзначив значну еволюцію від традиційної ручної обробки, прокладаючи шлях до масового виробництва складних частин з безпрецедентною якістю. Сьогодні обробка з ЧПУ - це основа незліченних галузей, від автомобільних та аерокосмічних до побутової електроніки та медичних пристроїв, що дозволяє створити хитромудрі конструкції, які колись були неможливими.

Швидкий огляд:

3-осі Машини ЧПУ переміщують ріжучий інструмент по трьох лінійних шляхах (x, y, z), ідеально підходять для більш простих, плоских деталей та основних особливостей.
Економічно ефективні та ефективні для великих об'ємних, менш складних компонентів.
Часто вимагає декількох налаштувань для багатосторонньої обробки.

5-осі Машини ЧПУ додають дві обертальні осей, що дозволяє інструменту підходити до заготовки практично з будь -якого кута.
Для дуже складної, контурної або заплутаної частини.
Більші інвестиції, для передових галузей, таких як аерокосмічна та медична.

---

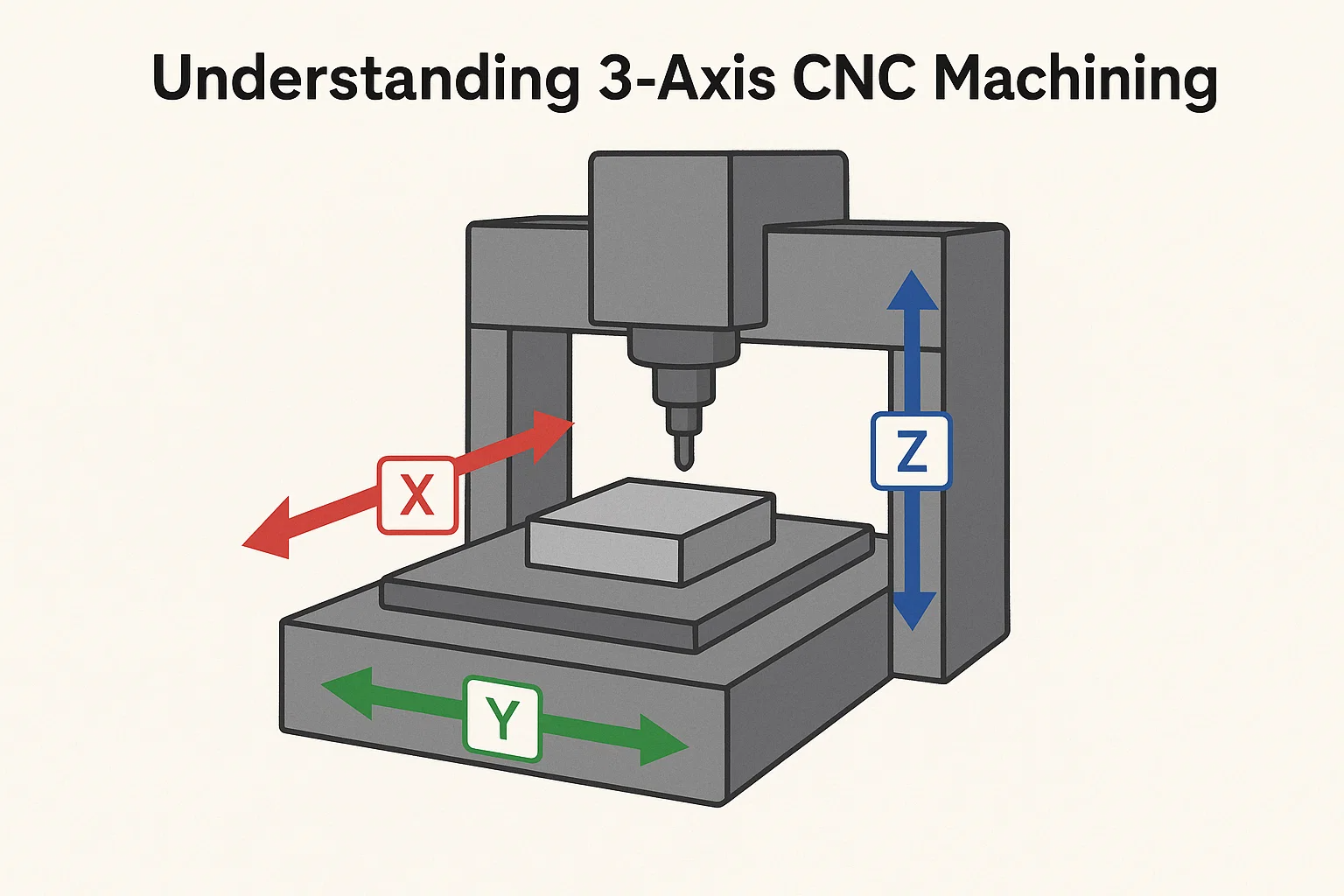

Розуміння 3 осі обробки ЧПУ

В основі багатосвіїної обробки лежить фундаментальна концепція руху по різних осі. Найпоширеніший і фундаментальний тип - це 3-осі обробка ЧПУ , який працює вздовж трьох первинних лінійних осей: X, y і z .

• З X-осі Зазвичай керує рухом зліва направо по робочому нагорі машини.

• З Y-вісь диктує рух спереду назад.

• З Z-осі Керує вертикальним рухом вгору-вниз рухового інструменту.

Подумайте про це як малювання на плоскому аркуші паперу з ручкою: ви можете перемістити ручку ліворуч/вправо (x), вгору/вниз на папері (y) і підняти її або натиснути на папір (z).

Як працює 3-осі обробка

У 3-осі машини з ЧПУ, ріжучий інструмент рухається по цих трьох осей, щоб видалити матеріал із нерухомої заготовки. Ця установка дозволяє обробляти на одній площині або стороні деталі. Інструмент може лінійно рухатися у всіх трьох напрямках, створюючи такі функції, як отвори, слоти, кишені та плоскі поверхні. Якщо інша сторона заготовки потрібно обробляти, частину потрібно вручну переставити або "переробляти", тобто вона затиснута в нову орієнтацію.

Типові операції та застосування 3-осі ЧПУ

3-осі машини з ЧПУ неймовірно універсальні і є робочими колясами багатьох машинних магазинів. Вони переважають у таких завданнях, як:

• Обличчя: Створення плоских поверхонь.

• Фрезер: Різання слотів, каналів та кишень.

• Свердіння та постукування: Створення отворів і різьбові отвори.

• Профілювання: Різання зовнішньої форми частини.

• Гравірування: Додавання тексту або конструкцій на поверхню.

Поширені застосування 3-осі обробки ЧПУ включають виробничі плоскі компоненти, прості форми, загальні механічні деталі та прототип, де складні підрізки або складні викривлення з декількох боків не потрібні.

Переваги та обмеження 3-окисної обробки

Переваги:

• Економічно вигідний: Як правило, 3-осі машини коштують дешевше придбання, експлуатації та обслуговування порівняно з їх багатосайками.

• Простіше програмування: Програмування 3-осі інструментальних доріжок часто є більш простим, що полегшує їх навчання та впровадження.

• Швидше налаштування для простих деталей: Для деталей, які можна обробляти в одній або двох налаштуваннях, 3-осі можуть бути дуже ефективними.

• Висока пропускна здатність: Ідеально підходить для великого обсягу виробництва простіших компонентів.

Обмеження:

• Обмежена складність: Неможливо легко створити складні геометрії з підрізами або функціями з декількох сторін без повторного виправлення.

• Необхідні кілька налаштувань: Для деталей, що потребують обробки з більш ніж однієї сторони, заготовка повинна бути вручну обертається та повторно зафіксована. Це додає часу налаштування і може ввести неточності.

• Поверхнева обробка: Іноді може виробляти менш оптимальну поверхневу обробку на контурних поверхнях через ефект "сходи" лінійних надрізів.

• Скорочений термін експлуатації інструментів: Інструменти можуть переживати більше зносу, коли наближаються до складних контурів з обмеженої кількості кутів.

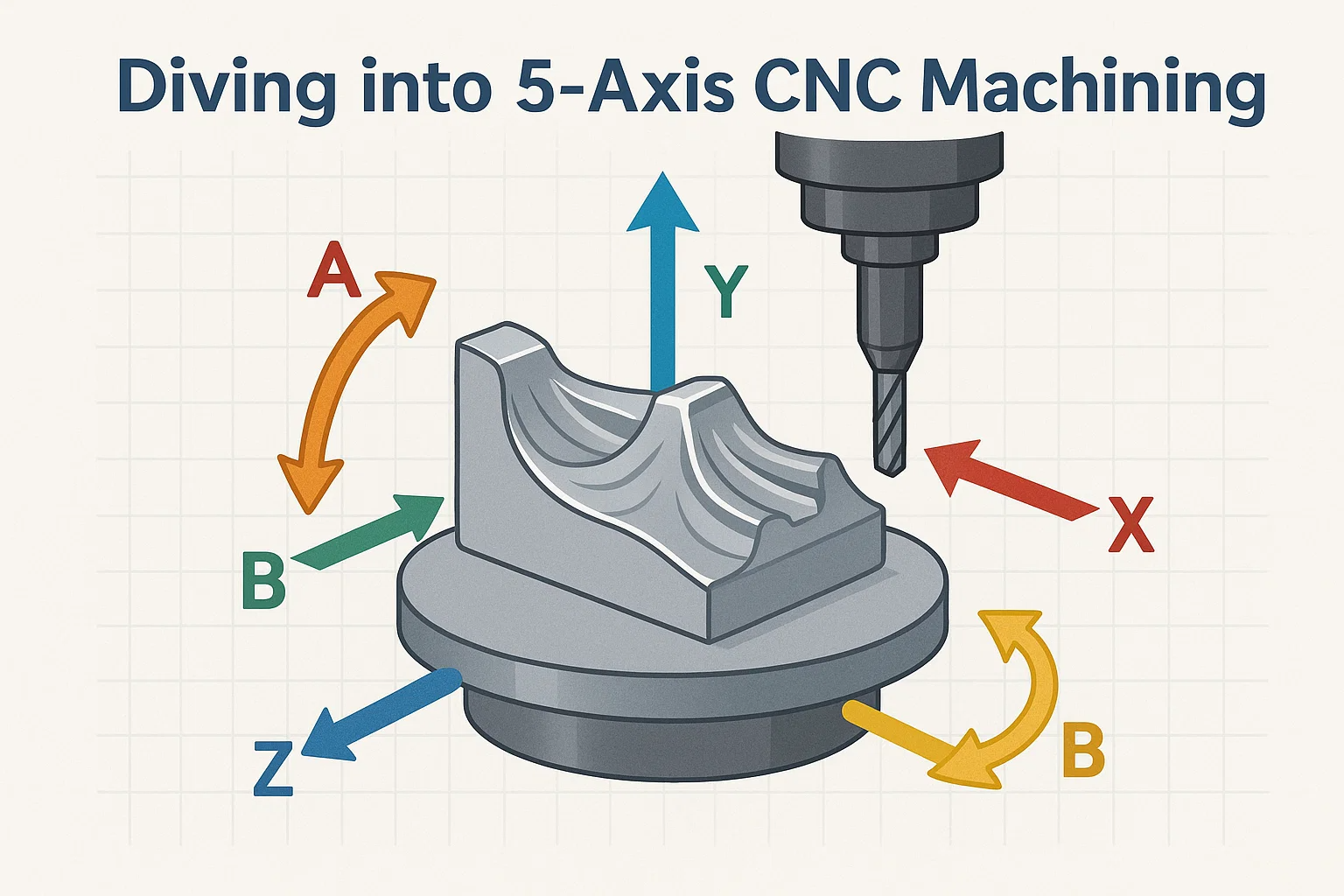

Дайвінг у 5-осію

У той час як 3-осі обробка в експлуатації в операціях на одній площині, вимоги сучасного дизайну продуктів часто вимагають набагато більшої складності. Це де 5-осі обробка ЧПУ Крахуйте, додавання двох додаткових обертальних осей до існуючих трьох лінійних осей (x, y, z). Ці додаткові осей дозволяють ріжучому інструменту підходити до заготовки практично з будь -якого напрямку, що дозволяє створити дуже хитромудрі та складні геометрії в одній установці.

Пояснення п’яти осей

У 5-осі машини у вас все ще є знайома лінійна X, y і z сокири. Додаткові дві осей є обертальними, як правило, називаються як A і B, або A і C .

• X, Y, Z: Лінійні рухи, як у 3-осі обробці.

• A-вісь: Обертається навколо осі x.

• Вісь Б: Обертається навколо осі y.

• C-осі: Обертається навколо осі Z.

Різні 5-осі конфігурації машин поєднуватимуть ці обертальні осей різними способами (наприклад, A і B, A і C, або B і C). Ключовим виходом є те, що ці обертання дозволяють інструменту або заготовку (або обох) нахиляти та обертатися, представляючи різні поверхні ріжучого інструменту без ручного втручання.

Типи 5-осі машин: одночасно та 3 2

Важливо розрізняти два основні типи 5-осі обробки, оскільки їх можливості та додатки відрізняються:

1. Одночасна 5-осі обробка (повна 5-осі): У цьому режимі всі п’ять осей рухаються одночасно та постійно під час процесу різання. Це означає, що інструмент може підтримувати безперервний контакт зі складною контурною поверхнею, плавно протікає навколо кривих та форм. Ця здатність має важливе значення для генерування високоскінних, органічних форм та досягнення чудових оздоблень поверхні на складних частинах.

2. 3 2 Обробка вісь (позиційна 5-осі): Також відомий як "позиційний 5-осі", цей метод використовує дві обертальні осей, щоб орієнтувати заготовку або інструмент у фіксоване положення, а потім обробка відбувається, використовуючи лише три лінійні (x, y, z) осей. Після обробки секції обертальні осей переорієнтують частину для наступного розділу. Незважаючи на те, що не така рідина, як одночасна 5-осі, 3 2 обробка все ще значно знижує налаштування порівняно з 3-окою, що робить її високоефективною для деталей з функціями на декількох окремих обличах.

Як працює 5-осі обробка та її можливості

Основна здатність 5-осі обробки полягає в її здатності обертати ріжучий інструмент та/або заготовку під час обробки. Цей безперервний або індексований рух дозволяє:

• Підрізання: Досягнення функцій, які є "прихованими" або кутом таким чином, що 3-осі машина не могла отримати доступ до них без повторного виправлення.

• Оптимізовані кути інструменту: Машина може нахилити інструмент для підтримки оптимального кута різання відносно поверхні частини, що призводить до кращої обробки поверхні, більш тривалого терміну експлуатації інструменту та більш швидкого видалення матеріалу.

• Одинична обробка налаштування: Багато складних частин можна повністю обробляти за один раз, різко скорочуючи час налаштування, усуваючи кумулятивні помилки з декількох налаштувань та вдосконалюючи загальну точність частини.

Переваги використання 5-осі обробки ЧПУ

Переваги переходу до 5-осі обробки є значущими, особливо для високоцінних та складних компонентів:

• Підвищена складність частини: Можливість машини дуже хитромудрої геометрії, органічних форм та складних кривих, які неможливі або неможливі на 3-осі машин.

• Зменшені налаштування та час відведення: Обробляючи кілька сторін в одній установці, час налаштування різко скорочується, що призводить до більш швидких циклів виробництва та підвищення загальної ефективності.

• Посилена точність та точність: Усунення декількох налаштувань мінімізує ризик помилок людини та перестановки неточностей, що призводить до більш високої точності та більш жорстких допусків.

• Чудова обробка поверхні: Постійне залучення інструментів та оптимізовані кути різання призводять до більш гладких оздоблень поверхні, часто зменшуючи або усуваючи потребу в операціях вторинного оздоблення.

• Покращений термін експлуатації інструментів: Можливість орієнтуватися на інструмент оптимально означає менший стрес на передовій країні, що призводить до більш тривалого терміну експлуатації інструментів та більш ефективних швидкостей видалення матеріалу.

• Доступ до підрізів та глибоких кишень: Області обробки, недоступні з обмеженнями 3-осі, стають звичайними.

Застосування 5-осі ЧПУ у складних геометріях та високоточних деталях

Враховуючи свої вдосконалені можливості, 5-осі обробка ЧПУ є незамінною у галузях, які вимагають найвищих рівнів точності та геометричної складності. Його програми охоплюють широкий діапазон:

• Аерокосмічний простір: Виробництво лопатей турбін (блюзів), крильчатки, конструкційних компонентів зі складними контурами та деталями двигуна.

• Медичні пристрої: Виробництво складних хірургічних інструментів, ортопедичних імплантатів (наприклад, колінних та тазостегнових суглобів) та протезні компоненти з анатомічними формами.

• Цвіль і штамп: Створення дуже детальних та складних порожнин форми для пластикового лиття для введення, лиття під тиском та лиття.

• Автомобільний: Прототипування та виробництво компонентів двигуна, спонукання та художніх панелей кузова.

• Енергія: Компоненти для нафтогазової та відновлюваної енергетики, що потребують складних геометрії та міцних матеріалів.

• Мистецтво та дизайн: Скульптура хитромудрих художніх творів та прототипів з органічними формами.

5-осі обробка ЧПУ являє собою значний стрибок у виробничій здатності, що дозволяє промисловості просунути межі проектування та створювати компоненти з безпрецедентною функціональністю та формою.

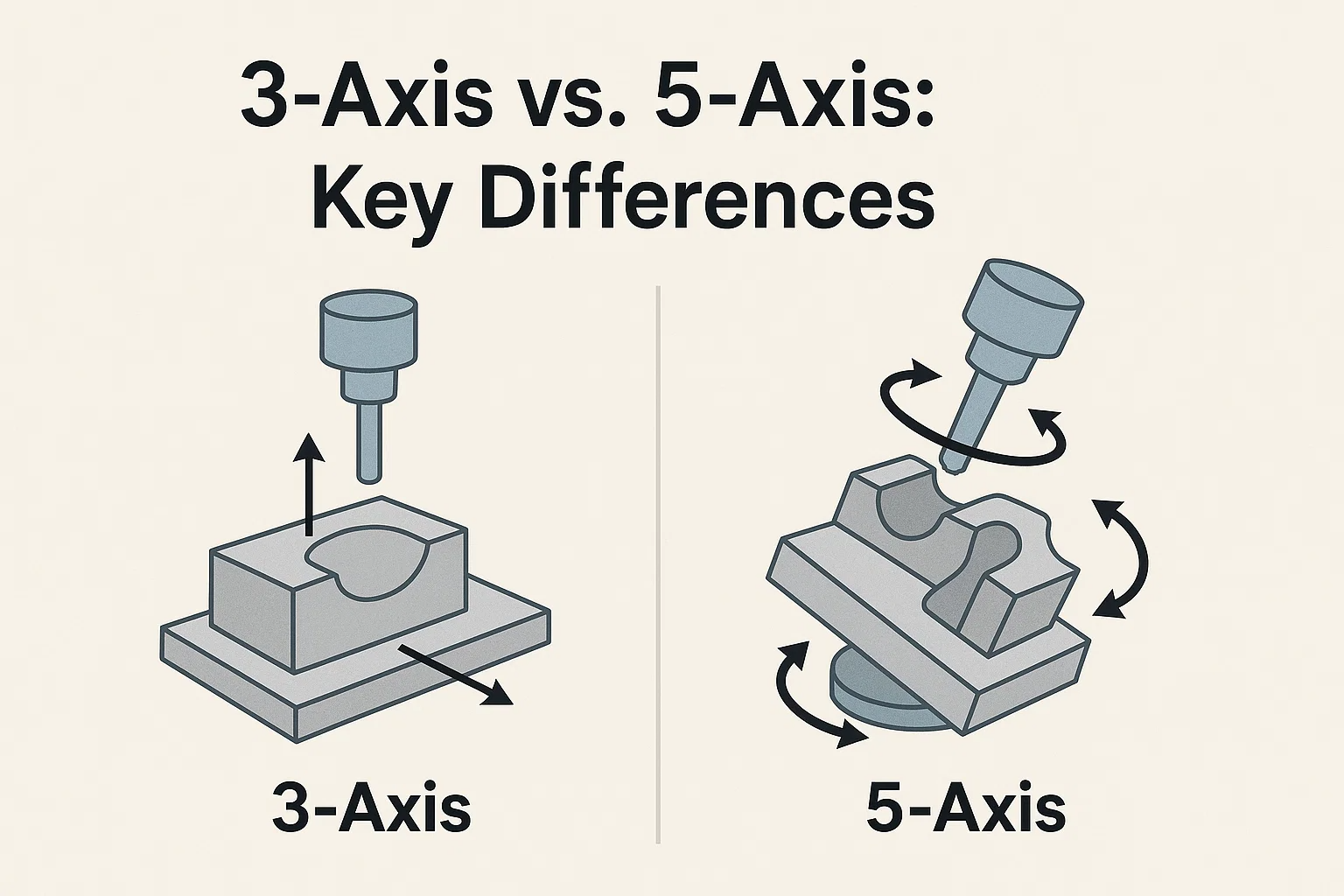

3-осі проти 5-осі: ключові відмінності

Вибір між 3-осі та 5-осі обробкою ЧПУ-це критичне рішення, яке впливає на складність частини, ефективність виробництва, вартість та, зрештою, на успіх проекту. Хоча обидва є потужними методами виготовлення, їх основні відмінності диктують їх оптимальні випадки використання.

Щоб забезпечити чітке порівняння, давайте розбиваємо ключові відмінності:

Означати	3-осі обробка ЧПУ	5-осі обробка ЧПУ
Осі руху	X, y, z (три лінійні осей)	X, y, z (три лінійні осей) дві обертальні ося (a, b або c)
Складність частини	Найкраще для простіших геометрів, плоских поверхонь, основних кишень та отворів. Обмежений для підрізів або складних контурів.	Ідеально підходить для дуже складних, контурних, органічних форм, підрізів та хитромудрих ознак.
Час налаштування та ефективність	Часто вимагає декількох налаштувань та повторного встановлення для деталей з функціями з різних сторін, збільшуючи загальний час.	Може машина декількох сторін або всю частину в одній установці, значно скорочуючи час налаштування та підвищення ефективності.
Поверхнева обробка та точність	Добре для плоских поверхонь. Контурні поверхні можуть демонструвати "сходи" або менш оптимальну обробку, що потенційно потребує післяобробки.	Досягає чудову обробку поверхні на складних контурах завдяки безперервній орієнтації на інструментах та оптимізованим кутом різання, часто усуваючи вторинну обробку.
Міркування інструментів	Зазвичай використовує довші інструменти для досягнення функцій, що може призвести до вібрації, відхилення та зменшення терміну експлуатації інструментів. Обмежений асортимент доступу до інструментів.	Дозволяє коротші, більш жорсткі інструменти завдяки багатокутному доступу. Оптимальне залучення інструментів призводить до більш тривалого терміну експлуатації інструментів та кращого видалення матеріалу.
Складність програмування	Відносно простіше програмування (G-код) через меншу кількість ступенів свободи. Простіше для програмістів початкового рівня.	Значно більш складне програмування внаслідок координації п'яти одночасних осей. Потрібні вдосконалені програмне забезпечення CAD/CAM та кваліфіковані програмісти.
Уникнення зіткнення	Простіше виявлення та уникнення зіткнення через обмежений рух.	Дуже критичний і складний; Потрібні вдосконалені інструменти моделювання в програмному забезпеченні CAM, щоб запобігти зіткненню між інструментом, власником, шпинделем та заготовкою.
Аналіз витрат	Початкові інвестиції: нижчі. Машини менш складні і, отже, більш доступні. Оперативні витрати: як правило, нижчий за годину через більш прості налаштування та менш складну техніку.	Початкові інвестиції: значно вищі. Машини є більш механічно складними і потребують вдосконалених елементів управління. Оперативні витрати: вищі за годину через складність машини, спеціалізоване програмування та технічне обслуговування. Однак вартість за частину може бути нижчою для складних деталей через зменшення налаштувань та більш високу ефективність.
Рівень майстерності оператора	Помірний до високого.	Високий до експерта; Потрібні поглиблені знання принципів обробки багатосайзів та розширеного програмного забезпечення.

Детальний розбиття ключових відмінностей:

• Складність деталей, які можна обробляти: Це найбільш фундаментальна відмінність. 3-осі машини обмежуються обробкою з обмеженої кількості напрямків (як правило, вгорі, а іноді сторони, якщо частина переорієнтована). 5-осі машини з їх обертальними можливостями можуть отримати доступ практично будь-який кут заготовки в одній установці. Це розблокує здатність створювати високо складні 3D-форми, органічні форми та глибокі особливості з підрізами, які просто неможливі або надмірно дорогі на 3-осі машини.

• Час налаштування та ефективність: Для частини, яка вимагає обробки на декількох гранях (наприклад, всі шість сторін куба), 3-осі машина потребує декількох повторних підроблень вручну, кожна з яких вимагає зупинки машини, оператора втручатися та встановити нові зміщення. Це додає значного часу, праці та потенціалу для помилок. 5-осі машина часто може завершити таку частину в одній установці, різко скорочуючи час, що не перемикає, та покращуючи загальну ефективність.

• Поверхнева обробка та точність: Під час обробки вигнутих поверхонь на 3-осі машини інструмент повинен зробити ряд лінійних проходів, які можуть залишати видимими «кроками» або знаками інструменту, які часто вимагають вторинних операцій обробки, таких як шліфування або полірування. 5-осі машини можуть постійно орієнтувати дотичний інструмент ріжучого інструменту на поверхню, що дозволяє більш плавним, більш точним скороченням, що призводить до вищої обробки поверхні безпосередньо від машини, мінімізуючи або усунувши після обробки. Одночасний підхід також зменшує накопичення помилок, які можуть виникати при багаторазових повторних підробках, що призводить до більш високої загальної точності частини.

• Міркування інструментів та програмування:

  • Інструментарія: 3-осі обробка іноді потребує більш довгих інструментів для досягнення глибоких кишень або особливостей, які можуть бути схильні до балаканини, вібрації та відхилення, впливають на обробку поверхні та точність. 5-осі машини часто можуть використовувати більш короткі, жорсткіші інструменти, оскільки вони можуть нахилити частину або інструмент для досягнення функції, підвищення стабільності та виконання різання.

  • Програмування: Програмування 3-окис є відносно простим, в першу чергу має справу з лінійними рухами. 5-осі програмування, однак, є значно складнішим. Це вимагає складного програмного забезпечення CAD/CAM, здатного генерувати інструментальні доріжки, які координують усі п’ять осей одночасно, уникаючи зіткнень між інструментом, власником інструментів, шпинделем та заготовкою. Ця складність вимагає висококваліфікованих програмістів і часто передбачає широке моделювання.

• Аналіз витрат: Початкові інвестиційні та експлуатаційні витрати:

  • Початкові інвестиції: Існує суттєва різниця у передовій вартості. 3-осі машини з ЧПУ, як правило, набагато доступніші для придбання, що робить їх доступною точкою входу для багатьох магазинів. 5-осі машини з додатковою механічною складністю, додатковими двигунами, вдосконаленими системами управління та точними компонентами представляють значно більші капітальні витрати.

  • Оперативні витрати: В той Вартість за частину Для складних компонентів часто може бути нижчим за 3 осі. Це пояснюється тим, що підвищення ефективності від зменшених налаштувань, більш швидких часів циклу, поліпшення терміну експлуатації інструментів та усунення вторинних операцій може переважати більш високу погодинну швидкість. Однак для більш простих частин 3-осі залишається безперечним чемпіоном витрат.

Таким чином, вибір між 3-осі та 5-осі полягає не просто в тому, що "більше осей краще", а скоріше стратегічне рішення, засноване на конкретних вимогах проекту, бажаної складності частини, вимог до точності, обсягу виробництва та наявного бюджету.

Заявки та галузі

Універсальність та точність багатосайкової обробки з ЧПУ зробили її незамінною технологією у величезному спектрі галузей. У той час як 3-осі машини залишаються життєво важливими для більш простих, великих деталей, 5-осі машин розблокують нові можливості для інновацій та продуктивності в галузях, що потребують максимальної складності та точності.

Ось подивіться, як і в різних секторах застосовуються і 3-осі, і 5-осі обробка ЧПУ: в різних секторах:

Аерокосмічний простір: Виробництво лопатей турбіни, структурні компоненти

Аерокосмічна промисловість, мабуть, є найвибагливішим сектором для обробки ЧПУ, де безпека, продуктивність та зниження ваги є першорядними.

• 5-осі домінування: Ця галузь сильно покладається на 5-осі одночасну обробку для критичних компонентів. Приклади включають:

  • Леза турбіни (блюзки/крильчатки): Комплекс, аеродинамічні криві лопатей турбіни, які часто виробляються у вигляді одночасних блюзів, потребують безперервного 5 осі руху для досягнення необхідної точності для оптимального потоку повітря та ефективності.

  • Структурні компоненти: Складні рамки літальних апаратів, лонжери крила, перегородки та компоненти посадкової передачі зі складними контурами та точними моделями отвору обробляються до щільних допусків від високоміцних, легких матеріалів, таких як титанові та алюмінієві сплави.

  • Кожухи двигуна та форсунки: Ці частини часто мають внутрішні канали охолодження та складні геометрії, які можуть бути ефективно вироблені лише з можливостями багатосайзів.

• 3-осі утиліта: Незважаючи на те, що 5-осі має вирішальне значення для дуже складних частин, 3-осі машини все ще відіграють певну роль у створенні більш простих дужок, монтажних табличок та внутрішніх компонентів, які не потребують багатостороннього доступу або складних контурів.

Автомобільний: прототипування та виробництво складних деталей двигуна

Автомобільна промисловість широко використовує обробку з ЧПУ, від швидкого прототипування до високого обсягу виробництва, що постійно натискає на ефективність та продуктивність.

• 5-осі для продуктивності та прототипування:

  • Блоки двигуна та головки циліндрів: Незважаючи на те, що масштабне виробництво часто використовує спеціальні лінії передачі, 5-осі машини є життєво важливими для прототипування нових конструкцій двигунів, створюючи складні камери згоряння, впускні колектори та вихлопні порти з оптимізованою динамікою потоку.

  • Компоненти передачі: Шестірні, вали та корпуси коробки передач із складними внутрішніми геометріями виграють від багатосайзних можливостей, забезпечуючи плавну роботу та довговічність.

  • Налаштування та нішеві транспортні засоби: Для високоефективних, розкоші або гоночних транспортних засобів 5-осі дозволяє створити унікальні, оптимізовані компоненти.

• 3-осі для обсягу та простоти:

  • Гальмівні ротори та супорти: Багато простіші автомобільні компоненти, особливо ті, які значною мірою є плоскими або обертово симетричними, ефективно виробляються на 3-осі млини та токарних верстатах (які працюють на 2 або 3 осей).

  • Шасі та внутрішні кронштейни: Менш складні структурні та внутрішні компоненти часто обробляються за допомогою 3-осі процесів для економічної ефективності.

Медичні пристрої: імплантати, хірургічні інструменти, протезування

Точність, біосумісність та хитромудрі конструкції не підлягають переговорам у медичній галузі, що робить обробку ЧПУ незамінною.

• 5-осі для важливих життєвих компонентів:

  • Ортопедичні імплантати: Заміна стегна та колінних суглобів, спинномозкові імплантати та кісткові пластини потребують складних анатомічних форм і високогладних оздоблень поверхні, яких може надійно досягти лише 5-осі. Такі матеріали, як титан та кобальт-хром, є поширеними.

  • Хірургічні інструменти: Тонні, складні хірургічні інструменти, часто зі складними захоплюючими поверхнями, спеціалізованими різними краївами або внутрішніми механізмами, виробляються з високою точністю за допомогою 5-осі.

  • Спеціальні протезування: Протезні кінцівки, специфічні для пацієнта, та зубні імплантати вимагають абсолютної точності для придатності та функції, часто створених з цифрових сканів, безпосередньо перекладених на 5-осі інструменти.

• 3-осі для компонентів підтримки: Простіші корпуси медичних пристроїв, базові пластини для діагностичного обладнання та певні компоненти лабораторних інструментів можуть бути ефективно вироблені за допомогою 3-осі обробки.

Цвіль і штамп: створення хитромудрих порожнин цвілі та компонентів штампу

Промисловість цвілі та штампу є основоположною для масового виробництва, оскільки ці інструменти формують все, від пластикових товарів споживчих товарів до автомобільних деталей.

• 5-осі для складних форм:

  • Ін'єкційні форми для складних частин: Створення хитромудрих порожнин для ліплення пластику, особливо для деталей зі складними викривленнями, підрізами та тонкими текстурами поверхні, є основним застосуванням для 5-осі обробки. Це суттєво зменшує потребу в вторинних процесах, таких як EDM або вручну.

  • Померти вмирання та штампування гили: Для деталей, що потребують складних форм, або там, де кілька функцій повинні бути інтегровані в єдину штамп, 5-осі забезпечує високу точність та якість поверхні, необхідні для мільйонів повторень.

• 3-осі для більш простих помирань та баз: 3-осі машини все ще використовуються для менш складних вставок для цвілі, основи та компонентів, які не мають сильно контурних поверхонь.

Інші галузі: Електроніка, енергія та споживчі товари

Досягнення мультисайтного ЧПУ виходить далеко за межі цих основних галузей:

• Електроніка:

  • 5-вісь: Високоточні тепловики зі складними геометріями плавника, спеціальні корпуси для висококласних аудіо або обчислювальних пристроїв, а спеціалізовані роз'єми часто отримують користь від 5-осі можливостей для оптимального термічного управління та точного придатності.

  • 3-осі: Виробництво компонентів планової плати, основні корпуси та невеликі механічні деталі для побутової електроніки.

• Енергія (нафта та газ, відновлювані джерела):

  • 5-вісь: Компоненти інструментів для буріння свердловин, які повинні витримати екстремальні умови, компоненти турбіни для виробництва гідро або вітрової енергії зі складними аеродинамічними профілями та клапанами високого тиску.

  • 3-осі: Виготовлення кадрів для сонячних батарей, менш складних компонентів трубопроводів та стандартних фланців.

• Споживчі товари:

  • 5-вісь: Виробництво висококласного спортивного обладнання (наприклад, голови гольф-клубу, компоненти велосипедів), хитромудрі ювелірні форми та деталі для спеціалізованих камер або оптичних пристроїв, де форма та естетика є критичними.

  • 3-осі: Прототипування та виробництво корпусів приладів, компонентів меблів та різних повсякденних предметів, де є економічно ефективність та прості геометрії.

По суті, хоча 3-осі обробка залишається фундаментальним та економічно вигідним рішенням для величезного масиву деталей, 5-осі обробка-це технологія, яка дозволяє створити найдосконаліші, високоефективні та геометрично складні компоненти, що визначають сучасну інженерію та дизайн продукту. Вибір часто зводиться до збалансування складності частини, необхідної точності, обсягу виробництва та бюджету.

Вибір правої машини ЧПУ

Рішення між інвестуванням у 3-осі або 5-осі машину з ЧПУ є важливим для будь-якої виробничої операції. Йдеться не про те, що одна по суті "краще", ніж інша, а про вибір найбільш підходящої технології для конкретних потреб та бізнес -цілей. Ретельна оцінка декількох ключових факторів є важливою.

Фактори, які слід враховувати: складність частини, обсяг виробництва, бюджет

1. Частина складності та геометрія:

   • 3-осі: Якщо ваше первинне виробництво включає плоскі частини, компоненти з прямими кишенями, простими контурами на одній площині, або частинами, які можна легко переставити вручну, не втрачаючи точності, 3-осі машина, ймовірно, достатня і економічніша.

   • 5-вісь: Для конструкцій, що містять складні криві, складні 3D-поверхні, підрізування, глибокі кишені, що потребують багатокутного доступу, або компоненти, які вимагають надзвичайно щільних допусків та вищих оздоблень поверхні в одній установці, 5-осі обробка-це чіткий вибір. Аерокосмічні, медичні та висококласні автомобільні частини-це основні приклади.

2. Обсяг виробництва:

   • 3-осі: Для дуже об'ємного виробництва більш простих деталей флот 3-осі машин може бути високоефективним, особливо якщо час налаштування мінімальні на частину.

   • 5-вісь: У той час як 5-осі машини мають більш високі початкові витрати, їх здатність зменшити налаштування та консолідувати операції часто призводить до більш швидкого часу циклу на частину для складних геометрії. Це може призвести до зниження загальної вартості за частину для високоцінних, складних компонентів, навіть при менших обсягах, за рахунок зменшення праці, інструментів та післяобробки. Для дуже складних деталей 5-осі також дозволяє виробляти "вогнища" (без нагляду) через зменшення втручання людини.

3. Бюджет: Початкові інвестиційні та операційні витрати:

   • Початкові інвестиції: 3-осі машини значно доступніші, що робить їх ідеальними для стартапів або підприємств з обмеженим капіталом. 5-осі машина являє собою значно більший капітальний витрата завдяки вдосконаленій механіці, системам управління та точній компонентам.

   • Оперативні витрати: У той час як 5-осі машини мають більші погодинні експлуатаційні витрати (потужність, спеціалізований інструмент, висококваліфіковані програмісти/оператори, технічне обслуговування), вони можуть бути компенсовані підвищенням ефективності, зниженням брухту та усуненням вторинних операцій для складних деталей. Обчислюючи справжню вартість, врахуйте загальну вартість виготовлення готової частини, а не лише погодинну ставку машини.

4. Бажана обробка поверхні та точність:

   • Якщо поверхнева обробка є критичною і не може терпіти "сходи" або вимагає мінімальної післяобробки, 5-осі пропонує чітку перевагу. Аналогічно, для найвищих рівнів розмірної точності на складних геометріях, одноразова здатність 5-осі знижує кумулятивні помилки.

5. Експертиза та програмне забезпечення програмування:

   • Оцініть поточні навички програмування вашої команди та можливості існуючого програмного забезпечення CAD/CAM. 5-осі обробка вимагає більш складного програмного забезпечення та висококваліфікованих програмістів через складність координації декількох осей та уникнення зіткнень.

Коли використовувати 3-осі проти 5-осі

• Виберіть 3-осі, коли:

  • Частини відносно прості, здебільшого призматичні, або їх можна обробляти з 1-2 сторін.

  • Бюджетні обмеження суворі.

  • Виробництво простих компонентів є пріоритетним.

  • Нижня точність та обробка поверхні на контурних поверхнях є прийнятними, або післяобробка можлива.

  • У вас є достатньо праці для переробки вручну, якщо потрібно.

• Виберіть 5-осі, коли:

  • Частини мають складні геометрії, поверхні вільної форми, підріз або функції, що потребують багатокутного доступу.

  • Висока точність та верхня обробка поверхні є критичними.

  • Скорочення часу налаштування та підвищення загальної ефективності (для складних частин) є першорядним.

  • Ви прагнете до "одноразової" обробки, щоб мінімізувати помилки та час відведення.

  • Ви виробляєте високоцінні компоненти для таких галузей, як аерокосмічний, медичний або вдосконалений автомобіль.

  • У вас є бюджет на більш високі початкові інвестиції та доступ до кваліфікованих талантів програмування.

Зрештою, оптимальний вибір часто передбачає поєднання цих міркувань, а для багатьох виробничих потужностей, що мають як 3-осі, так і 5-осі можливості, забезпечує найбільшу гнучкість для вирішення різноманітного спектру проектів.

---

Майбутні тенденції в обробці багатосахисних ЧПУ

Світ багатоісної обробки ЧПУ далекі від застій. Керуючись невблаганними вимогами до більшої точності, більшої ефективності та більш складних можливостей, технологія продовжує розвиватися швидкими темпами. Кілька ключових тенденцій формують його майбутнє:

1. Збільшення автоматизації та виготовлення вогнів:

   • Крім автоматизованих змін інструментів та піддонів, інтеграція спільних роботів (коботів) для завантаження/вивантаження частин, розбещення та перевірки якості стає все більш поширеною. Це підштовхує до повністю автоматизованого виробництва "вогнів", що дозволяє машинам працювати 24/7 з мінімальним наглядом людини, різко збільшуючи пропускну здатність та зменшити витрати на оплату праці.

2. Інтеграція штучного інтелекту (AI) та машинного навчання (ML):

   • AI та ML революціонують ЧПУ, оптимізуючи процеси в режимі реального часу. Сюди входить:

     • Прогнозне обслуговування: Алгоритми AI аналізують дані датчика (вібрація, температура, споживання електроенергії) для прогнозування зносу інструментів та потенційних збоїв машини до Вони трапляються, що дозволяє проактивне обслуговування та скоротити дорогі простої.

     • Оптимізація інструментів: AI може аналізувати минулі дані обробки, щоб оптимізувати параметри різання (подачі, швидкість, глибина вирізання) для підвищення ефективності, обробки поверхні та терміну експлуатації інструментів, навіть адаптації до варіацій матеріалу.

     • Автоматизований контроль якості: Системи зору, що працюють на AI, можуть проводити перевірку в процесі, виявляючи дефекти та відхилення в режимі реального часу.

3. Цифрова технологія Twin:

   • Створення "цифрового близнюка" - віртуальної репліки фізичної машини з ЧПУ та весь її виробничий процес - набирає тяги. Це дозволяє:

     • Комплексне моделювання: Запуск віртуального моделювання обробки для виявлення потенційних зіткнень, оптимізації доріжок інструментів та тестування різних стратегій, не споживаючи фізичні ресурси.

     • Моніторинг та контроль в режимі реального часу: Використання цифрового близнюка для моніторингу продуктивності фактичної машини в режимі реального часу, діагностуйте проблеми та вносять коригування віддалено.

4. Гібридне виробництво: добавка відповідає відніманням:

   • Новобезпечна тенденція включає машини, які поєднують виробництво добавок (3D -друк) та субтрактивні можливості обробки ЧПУ на одній платформі. Це дозволяє:

     • Накопичення та закінчення: Додаткове будівництво частини форми майже мережі (наприклад, за допомогою спрямованого осадження енергії - DED), а потім точно обробляючи її до остаточних допусків та обробки поверхні в одній машині.

     • Ремонт та доповнення: Ремонт зношених або пошкоджених високоцінних компонентів, додавши матеріал, а потім обробляючи його, або додаючи складні функції до існуючих деталей. Це зменшує матеріальні відходи та відкриває нові можливості дизайну.

5. Розширене підключення та IoT (Інтернет речей):

   • Машини з ЧПУ все частіше підключаються, обмінюючись даними на заводській підлозі та за її межами. Це дозволяє:

     • Моніторинг продуктивності в режимі реального часу: Оператори та менеджери можуть отримати доступ до даних про використання машин, продуктивності та здоров'я.

     • Прийняття рішень, керованих даними: Інформація про сукупні дані може інформувати планування виробництва, розподіл ресурсів та ініціативи постійного вдосконалення.

6. Стійкі виробничі практики:

   • Промисловість рухається до більш екологічно чистих рішень, включаючи енергоефективні конструкції машин, оптимізовані стратегії різання для зменшення відходів матеріалів, вдосконалені системи фільтрації та переробки теплоносія та використання більш стійких різання рідин.

Програмне забезпечення та програмування

За кожною точній частинній частині - ретельно створений набір інструкцій, створений та вдосконалений за допомогою складного програмного забезпечення. Еволюція багатосвісової обробки ЧПУ нерозривно пов'язана з просуванням у Комп'ютерний дизайн (CAD) і Комп'ютерне виробництво (CAM) Програмне забезпечення, поряд з фундаментальною мовою програмування ЧПУ.

Програмне забезпечення CAD/CAM для 3-осі та 5-осі машини

Подорож від цифрової концепції до фізичної частини починається з CAD та CAM.

• CAD (комп'ютерний дизайн): Це програмне забезпечення використовується для створення 2D креслень та 3D -моделей деталі, які підлягають виготовленню. Сучасні системи CAD пропонують надійні інструменти для розробки складних геометрії, забезпечення розмірної точності та підготовки моделей для виробничого процесу. Для багатоісної обробки програмне забезпечення CAD повинно бути здатне обробляти висококласні поверхні та складні збори.

• CAM (комп'ютерне виробництво): Тут магія відбувається для обробки ЧПУ. Програмне забезпечення CAM приймає 3D-модель, створену в CAD, і перекладає її в інструкції, що читаються на машині. Ключові функції програмного забезпечення CAM включають:

  • Генерація інструментів: Найважливіша функція, що створює точні маршрути, що слідує ріжучий інструмент для видалення матеріалу. Для 3-осі ці доріжки інструментів відносно прості. Для 5-осі програмне забезпечення CAM повинно генерувати високо складні синхронізовані доріжки інструментів, які координують усі п’ять осей, забезпечуючи плавний рух, оптимальні кути різання та ефективне видалення матеріалу.

  • Управління бібліотеками інструментів: Зберігання та управління даними для різних ріжучих інструментів (діаметри, довжина, флейти, матеріали тощо).

  • Розрахунок подачі та швидкості: Визначення оптимальної швидкості обертання шпинделя та швидкість, з якою інструмент рухається через матеріал для досягнення бажаної обробки поверхні та терміну експлуатації інструменту.

  • Виявлення зіткнення: Принципово важливо, особливо для 5-осі, програмне забезпечення CAM імітує весь процес обробки для виявлення та запобігання зіткнень між ріжучим інструментом, власником інструменту, шпинделя, заготовки та компонентів машин. Це запобігає дорогому пошкодженню та забезпечує безпечну роботу.

  • Після обробки: Заключний крок, коли загальні інструментальні доріжки, що генеруються CAM, перетворюються на конкретний G-код та діалект M-коду, який може зрозуміти певний контролер машини CNC. Це високо спеціалізована та критична функція, оскільки погано налаштований постпроцесор може призвести до помилок машин або неоптимальних показників.

Для 5-осі обробки , можливості програмного забезпечення CAM повинні бути винятково вдосконаленими. Потрібні алгоритми, які можуть обробляти одночасні рухи, автоматично нахиляти інструмент для оптимального залучення та забезпечувати надійне уникнення зіткнення у дуже динамічному середовищі. Провідні програмні рішення CAM, такі як Autodesk Fusion 360, Siemens NX, MasterCAM, Hypermill та Edgecam пропонують спеціальні модулі та функції, спеціально розроблені для високоефективного багатосвічного програмування.

Мови програмування ЧПУ (G-код та M-код)

На найнижчому рівні машини ЧПУ спілкуються через стандартизовану, але часто мову програмування, в основному складену в основному G-код і M-код .

• G-код (геометричний код): Це основна мова, яка диктує геометричні рухи машини. G-коди розповідають машині де рухатися, як швидко і уздовж якого шляху . Приклади включають:

  • G00 : Швидкий прохід (рухайтеся з максимальною швидкістю без різання).

  • G01 : Лінійна інтерполяція (рухайтеся по прямій лінії зі вказаною швидкістю подачі).

  • G02 / G03 : Кругла інтерполяція (рухайтеся в за годинниковою стрілкою/проти годинникової стрілки).

  • G90 / G91 : Абсолютне/поступове позиціонування.

  • Інші G-коди контролюють аспекти, такі як вибір площини, компенсація різака та цикли консервів (заздалегідь запрограмовані послідовності для буріння, натискання тощо).

• M-код (інший код): Ці коди керують допоміжними функціями машини, які безпосередньо не пов'язані з рухом інструменту. M-коди розповідають машині що робити. Приклади включають:

  • M03 / M04 : Шпиндель (за годинниковою стрілкою/проти годинникової стрілки).

  • M05 : Зупинка шпинделя.

  • M06 : Зміна інструменту.

  • M08 / M09 : Охолоджуюча рідина ввімкнена/вимкнена.

  • M30 : Кінець програми та скидання.

У той час як програмне забезпечення CAM автоматично генерує основну частину цих кодів, кваліфікований програміст з ЧПУ все ще розуміє G-код та M-код для налагодження програм, оптимізуйте ефективність та здійснює вручну редагування на підлозі магазину. Для багатосахсних машин чистий об'єм та складність генерованого G-коду можуть бути величезними, що залежати від розширеного програмного забезпечення CAM та надійних постпроцесорів абсолютно критичними.

Інструменти моделювання та оптимізації

Враховуючи складність та вартість, пов'язані з багатосайзними інструментами обробки, моделювання та оптимізації з ЧПУ, більше не є розкішшю, а необхідними.

• Програмне забезпечення для моделювання ЧПУ: Це програмне забезпечення приймає генерований G-код і створює віртуальне зображення процесу обробки. Це дозволяє програмістам та операторам:

  • Перевірте доріжки інструментів: Візуально підтвердьте, що інструмент слідує за призначеним шляхом.

  • Виявити зіткнення: Визначте потенційні збої між інструментом, тримачем, заготовкою, кріпленням та компонентами машин, перш ніж вони відбуватимуться на фактичній машині. Це життєво важливо для 5-осі операцій, де складні рухи значно збільшують ризик зіткнень.

  • Перевірте наявність gouges/підрізів: Переконайтесь, що програма випадково видаляє занадто багато матеріалів і не залишає небажаний матеріал.

  • Проаналізуйте видалення матеріалу: Подивіться, як частина розвивається на етапах обробки.

  • Скоротити час доказів: Ретельно імітуючи процес практично, потреба в дорогих і трудомістких фізичних "сухих пробіжках" або "довести" на машині значно зменшується, що призводить до більш швидкого запуску виробництва.

  • Провідні інструменти моделювання часто включають такі функції, як "цифровий близнюк", де віртуальна машина точно імітує кінематику та поведінку реальної машини.

• Інструменти оптимізації: Ці інструменти виходять за рамки просто перевірки коду; Вони активно прагнуть його вдосконалити.

  • Оптимізація швидкості подачі: Автоматично регулюйте швидкість подачі на основі залучення матеріалів та навантаження на інструмент, щоб максимально зняти зняття матеріалів, забезпечуючи термін експлуатації інструментів та обробки поверхні. Це може значно скоротити час циклу.

  • Зменшення повітря: Мінімізуйте безроздаються рухи (де інструмент рухається по повітрю) для підвищення ефективності.

  • Гладке генерація руху: Для 5-осі оптимізація доріжок інструментів для забезпечення плавного, безперервного руху, що зменшує знос машини та покращує якість поверхні.

Підводячи підсумок, складна екосистема програмного забезпечення охоплює CAD, CAM, мови програмування та інструменти моделювання/оптимізації,-це інтелектуальна обробка CNC з керуванням CNC з інтелектуальним двигуном. По мірі того, як деталі стають складнішими, а виробничі вимоги посилюються, постійні інновації в цих програмних рішеннях залишатимуться критичними для просування меж того, що можливо.
