3D -друк в автомобільній промисловості: революція виробництва автомобілів

3D -друк в автомобільній промисловості: революція виробництва автомобілів

ВСТУП: Зміна передач виробництва

Ви коли -небудь зупинялися, щоб подумати про те, що потрібно для створення сучасної машини? Це симфонія штампування, зварювання, кастингу та обробки - процеси, які є галузевим стандартом вже більше століття. Вони надійні, але вони також повільні, дорогі для налаштування та по суті обмежуючі, коли мова йде про дизайн.

Але автомобільний світ знаходиться у вирішальній точці перегину. Зіткнувшись з невблаганними вимогами Більш легкі транспортні засоби, більш швидкі цикли розвитку та гіпер-спокусовані конструкції , Традиційні методи виготовлення починають розсипатися.

Ввести 3D -друк , або як це називають інженери, Виробництво добавок (M) .

Йдеться не лише про друк пластикових дрібничок. AM перетворюється з акуратного прототипування трюку в грізну виробничу технологію, яка активно формує майбутнє мобільності. У вимогливому, високогранному світі виробництва автомобілів 3D-друк вже не є варіантом "приємного до руху"-це швидко стає a Обов’язкова перевага .

Ця стаття вивчить, як 3D -друк допомагає виробникам автомобілів переосмислити все, від простого джигу на заводській підлозі до складної металевої частини глибоко всередині вашого двигуна, виявляючи справжню силу, що стоїть за цією виробничою революцією.

---

Що таке 3D -друк? (Швидкий праймер)

Перш ніж ми поговоримо про те, як 3D -друк будує наступний BMW або Ford, давайте переконайтеся, що ми всі на одній сторінці про саму технологію.

Основна різниця: добавка проти субтрактивного

Подумайте про традиційне виробництво автомобілів (обробка, фрезер) як Субтрактивне виробництво . Ви починаєте з великого блоку матеріалу (заготовки) і вирізаєте, свердлите або вирізаєте все, що ви не Хочете, поки вам не залишиться заключна частина. Це ефективно, але це створює величезну кількість відходів.

3D -друк, conversely, is Additive Manufacturing. Це буквально навпаки. Ви починаєте з нічого і створюєте частину, шар за допомогою мікроскопічного шару, саме там, де потрібен матеріал, заснований на цифровій 3D -моделі. Цей підхід "лише використання того, що вам потрібно" є джерелом багатьох його революційних вигод, особливо в ціні та матеріальній ефективності.

---

Загальні процеси 3D -друку, що використовуються в автомобілях

Термін "3D -друк" охоплює сімейство технологій, а автомобільна промисловість використовує декілька ключових гравців, залежно від того, чи потрібен їм швидкий пластиковий прототип або структурний металевий компонент:

Процесний абревіатура	Повна назва	Матеріальний фокус	Як це працює (суть)	Найкраще для автомобільного ...
FDM	Злизне моделювання осадження	Термопластики (полімери)	Розтоплює і екструдує пластикову нитку, будівля шару за шаром, як дуже точний пістолет з гарячим клеєм.	Швидкі, недорогі прототипи та прості джиги/світильники.
Слабораторія	Стереолітографія	Фотополімерні смоли	Використовує лазер для вилікування рідкої смоли в суцільний предмет. Відомий високими деталями та гладкими поверхнями.	Високо точні прототипування, складні моделі дизайну.
SLS	Вибіркове лазерне спікання	Нейлонові порошки (полімери)	Використовує потужний лазер для злиття дрібних частинок порошку разом, шару за шаром. Відмінна сила.	Функціональні прототипи та частини кінцевого використання (наприклад, протоки HVAC, внутрішня обробка).
MJF	Мультиретоступний синтез (HP)	Нейлонові порошки (полімери)	Використовує систему реєстрації агента в поєднанні з нагрівальною лампою для швидкого сплавлення шарів порошку. Відомий швидкістю та обсягом.	Інструментарія, деталі кінцевого використання об'єму з низьким рівнем середнього рівня (наприклад, власні отвори, резервуари рідини).
DMLS	Пряме металеве лазерне спікання	Металеві порошки (алюміній, сталь, титан)	Подібно до SLS, але використовує потужний лазер для повного розплаву та злення тонких металевих порошків.	Структурні компоненти, деталі двигуна, високопродуктивні інструменти.

Матеріали: з чим ми друкуємо?

Матеріали, доступні сьогодні, - це те, що справді відкрило двері для 3D -друку в серйозних автомобільних додатках.

• Полімери (пластмас): Крім базового пластику, ми говоримо про промислові класи, нейлони полум'я-ретардант, полікарбонат та спеціалізовані смоли, які можуть витримати тепло, вібрацію та ультрафіолетове опромінення, необхідне в транспортному засобі.

• Композити: Це полімери, підкріплені волокнами, найчастіше вуглецеве волокно . Ці матеріали мають вирішальне значення для досягнення легкий Цілі, що пропонують силу металів при частці ваги - ідеально підходять для корпусів акумуляторів електромобілів та аеродинамічних спойлерів.

• Метали: Зміна гри. Використовуючи такі технології, як DML, виробники можуть друкувати алюмінієві сплави (ідеально підходить для розсіювання тепла), нержавіючої сталі та титану для важливих місій, таких як витяжні компоненти, спеціалізовані дужки або навіть певні елементи двигуна.

З цим набором фундаменту ми можемо оцінити чому Автомобільні компанії вкладають значні кошти в цю технологію - це не лише швидкість, а про матеріальні можливості і Свобода дизайну цей метал і композитний AM дозволяє.

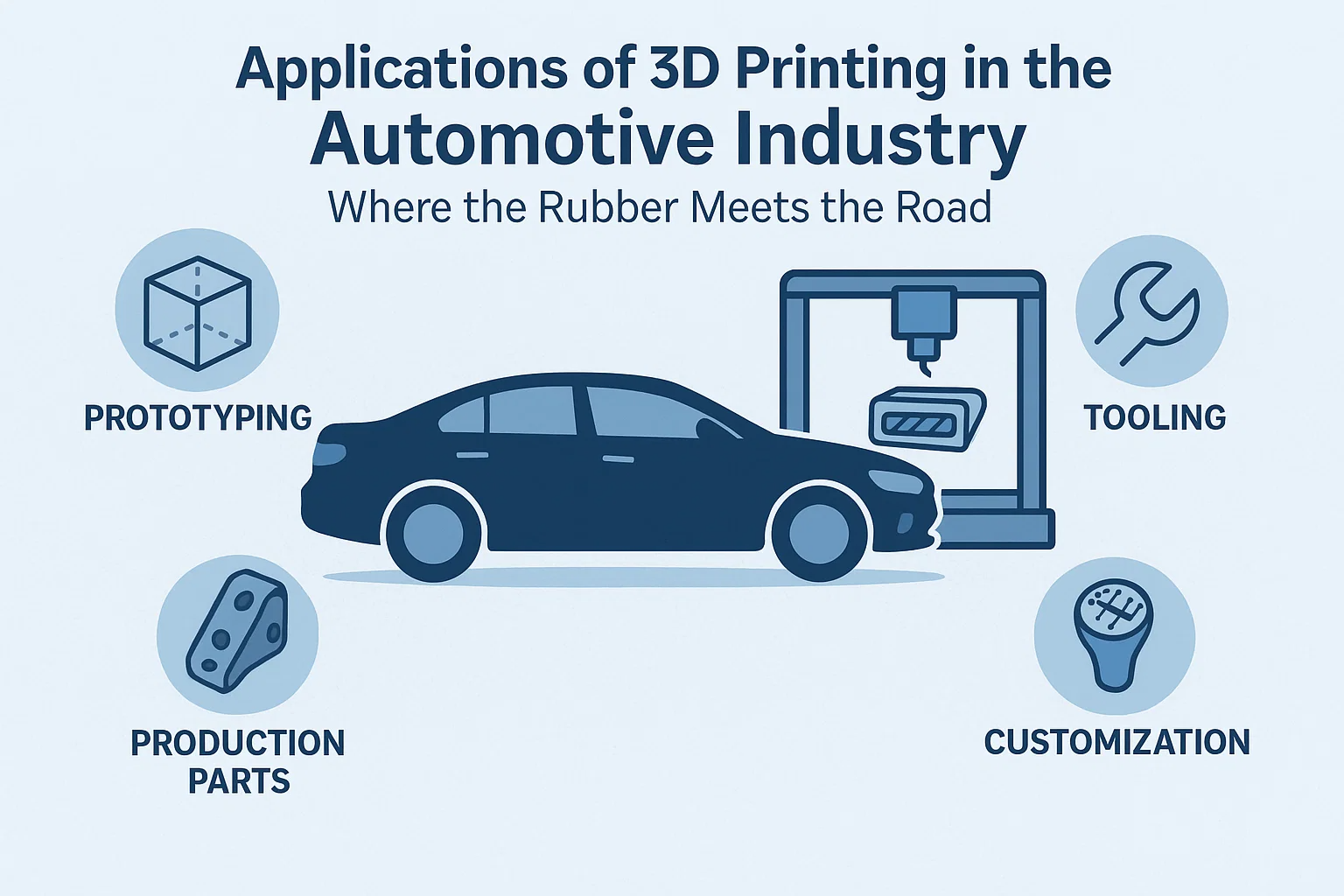

Застосування 3D -друку в автомобільній промисловості: де гума зустрічає дорогу

Справжня сила 3D -друку полягає не лише в його здатності будувати шари шаром, а в його чистому універсальність По всьому життєвого циклу продукту - від найдавнішого ескізу до остаточної запасної частини, десятиліттями пізніше. Для автомобільної промисловості AM-це мультиінструмент, який стосується п'яти основних областей:

1. Прототипування: прискорення дизайнерської гонки

Це додаток OG, причина 3D -принтери вперше ввів автомобільні науково -дослідні лабораторії.

• Швидше та економічно ефективне прототипування: Уявіть, що дизайнер створює новий дизайн вентиляційного вентилятора. Традиційно створення фізичної версії, необхідної для надсилання файлу CAD у машинний магазин, налаштування форм або інструментів, а також дні очікування чи навіть тижнів. З сучасним промисловим 3D -принтером (як система SLA або MJF), що інженер може мати фізично точний, функціональний прототип на своєму столі на ніч .

• Швидка ітерація: Це прискорення означає, що інженери можуть перевірити більше конструкції. Замість того, щоб просто перевірити два варіанти дизайну для складного колектора, вони можуть перевірити десять. Вада виявляються раніше, ітерації дизайну швидші, і час, який потрібно, щоб зафіксувати остаточний дизайн, різко скорочується - зростаючи вирішальні тижні поза циклом розробки продукту.

• Приклади: Автовиробники регулярно друкують повномасштабні естетичні моделі інформаційних панелей, аеродинамічні компоненти, готові до вітру, і навіть функціональні, навантажувальні деталі для ранніх тестових мулів.

2. Інструментарія: Секретна зброя ефективності

В той час як прототипи отримують заголовки, 3D надруковано Інструменти, джиги та світильники - це тихі герої, що перетворюють ефективність конвеєрної лінії. Це не частини, які йдуть у Автомобіль, а скоріше користувацькі засоби, що використовуються побудувати машина.

• Налаштування та ергономіка: Збірна лінія сповнена повторюваних, точних завдань. 3D-друк дозволяє технічним працівникам швидко створювати легкі, встановлені на замовлення інструменти (наприклад, посібники для свердління, вирівнювальні джиги або світильники, що встановлюють датчики), адаптовані саме для контурів конкретної моделі автомобіля або навіть для руки певного працівника.

• Економія вартості та часу: Навіщо витрачати тисячі доларів і тижні, обробляючи металеву перевірку, яка буде використовуватися лише для обмеженого виробництва? 3D -друкована полімерна версія, часто посилена вуглецевим волокном (як нейлон 12 CF), може коштувати частку і друкувати за день, що призводить до величезних скорочень у накладні та простої.

3. Виробничі частини: перехід до кінцевого використання

Це найцікавіший кордон. Це перехід від "3D -друк прототипу" до "3D -друк частини, яка постачається в машині".

• Транспортні засоби з низьким обсягом та продуктивністю: Для спортивних автомобілів, гіперкарів або електромобілів з обмеженими виробничими номерами вартість традиційного інструменту є забороненою. 3D-друк пропонує спосіб виготовлення надзвичайно складних, високопродуктивних деталей (як-от титанові витяжні наконечники, спеціалізовані канали охолодження або складні металеві кронштейни), не інвестуючи в багатомільйонні форми.

• Сила консолідації частини: Це ключове технічне розуміння. Традиційні збори можуть зажадати шість різних штампованих, зварених або кидаючих шматочків. 3D -друк, особливо Metal AM (DMLS), дозволяє інженерам розробити всі шість функцій одна єдина, геометрично складна частина . Це скорочує час складання, знижує кількість частин (і складність запасів) і часто призводить до сильнішої, більш легкої компонента.

• Приклади: Зараз General Motors включає понад сто 3D-друкованих компонентів кінцевого використання в нових транспортних засобах, таких як Cadillac Celestiq, починаючи від косметичної обробки до структурних кронштейнів.

4. Налаштування та персоналізація: досвід "My Car"

Ринок віддаляється від "масового виробництва" та до "масового споживання". 3D -друк - це двигун цієї зміни.

• Унікальні елементи інтер'єру: Хочете, щоб ваше ім’я врізалось у обробку приладної панелі, або певний графічний візерунок на ручці перемикання передач? 3D -друк робить його економічно доцільним. Автовиробники можуть запропонувати каталог із сотень персоналізованих варіантів, не зберігаючи великих запасів, друкуючи їх на вимогу .

• Післяпродажник та аксесуари: Ентузіасти та тюнери використовують 3D -друк для створення спеціальних повітряних сполук, модифікованих елементів зовнішнього тіла або кріплення для вимірювань після продажу - рівень персоналізації традиційного масового виробництва не може торкнутися.

5. Запчастини та ремонт: цифрове складання

Для старих або низьких об'ємних моделей інвентаризація запасних частин-це економічний кошмар. Виробники повинні здогадуватися, попит, виробляти додаткові та зберігати їх роками.

• Цифрова інвентаризація на вимогу: Рішення - цифровий склад . Замість фізичної полиці, повної пилу, покритих пилом, автовиробники зберігають цифровий файл CAD. Коли потрібна рідкісна частина-пойтеро, конкретна пластикова кришка для 20-річної класики-вони просто завантажують файл та надрукують його на найближчому промисловому принтері.

• Збереження автомобільної спадщини: Це має вирішальне значення для класичного відновлення автомобілів. Наприклад, Porsche використовує 3D-друк для постачання ультра-рідкісних металевих деталей для своїх знакових старовинних моделей, гарантуючи, що ці транспортні засоби залишаються в дорозі, не відтворюючи дорогі, десятиліття.

---

Частина III: Імператив бізнесу - чому виробництво добавок має важливе значення для майбутнього автомобіля

Якщо попередній розділ пояснив широке застосування 3D -друку, залишається питання для кожного керівника та інженера: Навіщо терпіти стратегічний зсув, щоб його прийняти? Відповідь полягає в п'яти потужних, вимірюваних перевагах бізнесу, які принципово переробляють економіку виробництва автомобілів.

1. Сила легкої ваги та продуктивності

Прагнення до нижньої ваги транспортного засобу - легкий - це не абстрактна мета; Це критичний мандат, керований попитом на більш високу продуктивність та екзистенційну потребу в більшому діапазоні акумуляторів в електромобілях (EVS). 3D -друк пропонує неперевершене рішення:

• Генеративний дизайн: На відміну від традиційного виробництва, яке обмежене обмеженнями форм та обробки, виробництво добавок (AM) може принести конструкції, створені за допомогою генеративний дизайн Програмне забезпечення до життя. Інженер вводить вимоги до навантаження та просторові обмеження, а програмне забезпечення, орієнтоване на AI, розробляє частину, використовуючи лише необхідний мінімальний матеріал.

• Складні внутрішні структури: Цей процес призводить до органічної, гратної геометрії-структури, які неможливо відливати або машину-забезпечують рівну або чудову міцність, зменшуючи частину маси до 50%.

• Вигода від продуктивності: Для EVS кожна кілограма врятована безпосередньо в милі розширеного діапазону. Для високопродуктивних та автоспортних транспортних засобів легші компоненти означають чудову спритність, кращу економію палива та конкурентна перевага на трасі. Наприклад, Bugatti, як відомо, 3D-друк із титановим гальмівним суппортом, який був майже половиною ваги його попередника алюмінію.

2. Час до ринку: прискорена ітерація

На швидко мінливому ринку, де нова модель EV може бути застарілою за п’ять років, швидкість є першорядною. 3D -друк руйнує традиційну часову шкалу розробки продукту.

• Швидке прототипування: Можливість друкувати функціональний прототип високої точки зору в години чи дні, а не тижні чи місяці, необхідні для традиційного інструменту (форми, штампи), є зміною ігор. Це дозволяє інженерам проводити десятки ітерацій дизайну на критичних компонентах, від повітряних сполук до внутрішніх консолей, що призводить до вищого кінцевого продукту.

• Без інструментів виробництво: Видалення часу інтенсивного та дорогого кроку створення форм та інструментів, 3D-друк різко зменшує цикл розробки. Зміни дизайну, які колись потребували місяців повторного навчання, тепер можуть бути реалізовані протягом ночі, просто оновивши цифровий файл CAD.

3. Спритність ланцюга поставок та цифровий запас

Уразливості глобальної централізованої ланцюга поставок були болісно викриті під час останніх криз. Виробництво добавок забезпечує шлях до більшої стійкості та значного зменшення експлуатаційних витрат.

• Виробництво на вимогу: Автомобільні компанії можуть замінити фізичні склади запасних частин на цифровий інвентар . Замість того, щоб запасати тисячі спадкових або низьких об'ємних деталей десятиліттями, вони зберігають захищений файл CAD та друкують частину в місцевому закладі, або навіть у дилері, лише тоді, коли клієнт потребує цього.

• Зниження витрат на запаси: Цей зсув виключає величезні витрати на склад, доставку та застарілість. Для класичних підрозділів автомобілів це гарантує, що рідкісні частини завжди можуть бути відтворені без необхідності взяти на себе економічно заборонене виробництво.

• Місцеве виробництво: Технологія сприяє децентралізованому, локалізованому виробництву, ізоляційним виробникам від геополітичних зривів та високих транскордонних витрат на доставку.

4. Налаштування як основна функція

Масове виробництво вже давно є ворогом персоналізації. 3D-друк перевертає цю динаміку, що робить налаштування економічною реальністю навіть для виробників великих об'ємів.

• Масове налаштування: Для розкішних брендів та спеціальних транспортних засобів, унікальних деталей обрізки, компонентів приладової панелі та персоналізованих аксесуарів можна надрукувати в невеликих масштабах, не спричиняючи заборонених витрат на спеціальні інструменти.

• Ергономіка та ефективність: На фабричному підлозі вузькоспеціалізовані джиги, світильники та ергономічні засоби для складання можуть бути надруковані на замовлення для конкретних ліній або навіть окремих працівників, різко підвищуючи ефективність виробництва та знижуючи ризик помилок людини.

5. Консолідація та складання частин

Традиційна збірка часто включає десятки дискретних шматочків - фаселів, кронштейнів, каналів - які повинні бути виготовлені окремо та зібрати з роботою та складністю.

• Інтегровані компоненти: Виробництво добавки може консолідувати десять і більше складних, замикаючих деталей в єдиний, згуртований компонент. Це не тільки робить частину сильнішою та легшою (усунувши кріплення), але й різко спрощує процес складання, зменшуючи витрати на оплату праці та мінімізуючи потенційні точки невдачі.

Частина IV: Доказ-у цій частині-тематичні дослідження та обсяг виробництва реального світу та обсяг виробництва

Стратегічні переваги виробництва добавок вже не є теоретичними. Найбільш інноваційні автовиробники вийшли далеко за рамки прототипів, інтегруючи 3D-друковані компоненти безпосередньо у свої виробничі лінії та високопродуктивні транспортні засоби.

Ось остаточні тематичні дослідження, які підтверджують зміну галузі:

1. Високопродуктивний піонер: Bugatti

Робота Bugatti являє собою вершину комбінування генеративного дизайну з виробництвом металевих добавок для вирішення проблем з екстремальними продуктивністю.

• Компонент: 8-поршневий моноблок Титановий гальмівний супорт (для хіронового гіперкару).

• Технологія: Селективне лазерне плавлення (SLM) високоефективного титанового сплаву, ti6al4v.

• Вплив: 3D -друкований супорт важить просто 2,9 кг , 40% зниження ваги порівняно з умовно виготовленою алюмінієвою версією (4,9 кг). Критично він досяг цього зниження ваги, зберігаючи міцність на розрив $1,250{\text{Н/мм}}^2$ і проходження найжорсткіших тестування, включаючи зупинки від $250\text{МПГ}$ . Це був найбільший функціональний титановий компонент, коли -небудь надрукований для автомобільного застосування на момент його розробки.

2. Лідер обсягу: група BMW

BMW-це, мабуть, найсучасніший виробник масового ринку з точки зору інтеграції AM протягом усієї своєї роботи-від НДДКР до оптимізації кінцевого продукту та заводської підлоги.

• Шкала виробництва: Зараз група BMW виробляє 400 000 3D -друкованих деталей на рік у всій глобальній виробничій мережі.

• Приклади кінцевого використання: BMW інтегрує друковані компоненти в різні моделі, включаючи:

  • Кронштейни на даху: На таких транспортних засобах, як BMW I8, полімерні кронштейни, що надруковані на замовлення, використовувались для забезпечення легких дахів з армованого вуглецевого волокна (CFRP).

  • Спеціальні скористки та джиги: На складальній лінії для своїх дахів CFRP M-Series BMW використовує масивні, біонічні (органічно структуровані), які є змаганнями, які є $25\%$ легше, ніж їх попередники. Ця економія ваги дозволяє автовиробнику використовувати менших, енергоефективніших роботів, зменшити витрати та споживання енергії.

• Цифрова фабрика: Встановлюючи спеціалізований кампус з виробництва добавок, BMW швидко розвиває та поширює знання для друку інструментів, джигів та світильників на будь-якому зі своїх глобальних заводів, досягаючи локалізованої стійкості в ланцюзі поставок.

3. Інноватор ефективності: Ford Motor Company

Ford стратегічно використовує 3D-друк для економії мільйонів щорічно, в першу чергу, застосовуючи технологію до високоцінних областей на фабричному підлозі та в післяпродажному ринку.

• Інструментальні та виробничі посібники: На таких рослинах, як завод Transmission Walencia, внутрішня 3D -друкарня Ford створила каталог із понад 5000 деталей для друку, що щорічно виробляє десятки тисяч друкованих виробничих посібників та запчастин. Ці спеціальні інструменти - такі як перевірки вимірювань, посібники для свердління та власні кліпи - значно покращують ергономіку працівників та різко скорочують час простою.

• Перевага витрат: Коли критична конвеєрна лінія ламається, традиційно заміна може зайняти тижні і коштувати тисячі доларів. Друкуючи частину в домашніх умовах за частку вартості, Ford підтримує безпрецедентну оперативну безперервність.

• Частини післяпродажного та застарілого: Як і Porsche та інші великі виробники виробників, Ford оцифровує свій інвентар припинених запасних частин, гарантуючи, що власники класичних або старих моделей завжди можуть надати функціональну частину заміни OEM на вимогу.

4. Майбутній транспортний засіб: General Motors (GM)

GM демонструє, як генеративна конструкція та 3D -друк поєднують для отримання деталей, що переосмислюють структурну цілісність та зниження ваги.

• Компонент: A Генеративно розроблений кронштейн сидіння (виробляється у співпраці з Autodesk).

• Вплив: Новий консолідований дизайн GM вісім різних традиційних компонентів у a single, complex 3D printed piece. The resulting part was $40\%$ легше і $20\%$ сильніший за початкову збірку. Ця інтеграція функції та структури є найяснішим сигналом про те, що 3D -друк - це не просто процес заміни, а основну філософію переробки для всього транспортного засобу.

Три стовпи добавки майбутнього

Інтеграція 3D -друку створює три основні зміни парадигми, які визначатимуть автомобільний пейзаж протягом наступного століття:

1. Імператив масового налаштування

Традиційне виробництво - це модель масового виробництва - побутова обробка розроблена для мільйонів однакових деталей. Однак виробництво добавок дозволяє масове налаштування . Для висококласних розкішних або продуктивних транспортних засобів це означає унікальні, оптимізовані водію компоненти (спеціальні кермові колеса, кріплення для сидіння) можуть виготовляти на вимогу. Для споживачів він відкриває двері для персоналізованих оздоблень, значків та внутрішніх елементів, не понесуючи непомірні витрати.

2. Перевага електричного транспортного засобу (EV)

Електричні транспортні засоби виграють непропорційно від зменшення ваги. Ефективність EV безпосередньо пов'язана з його масою. Дозволяючи інженерам створювати складні, біонічні структури та консолідувати кілька компонентів в один (як це видно з GM), 3D -друк - це найефективніший інструмент, доступний для зменшення ваги транспортного засобу, тим самим Розширення діапазону акумуляторів та зменшення загального споживання матеріалу.

3. Цифровий ланцюг поставок та стійкість

Кінцева мета - цифровий інвентар . Замість зберігання тисяч фізичних запчастин протягом десятиліть виробники можуть зберігати цифровий файл (CAD -плакат). Коли потрібна частина-будь то інструмент на конвеєрній лінії чи заміну компонента для 20-річного транспортного засобу-його можна надрукувати локально, в будь-якій точці світу, за лічені години. Цей зсув виключає витрати на складання, різко скорочує час доставки та забезпечує безпрецедентну стійкість від глобальних порушень ланцюгів поставок.

Заключний світогляд

Автомобільна промисловість рухається до високо децентралізованої, цифрової виробничої моделі. Кожна частина буде піддатися питанням: Чи краще цей компонент виготовлений віднімально чи добавки?

Оскільки технології 3D -друку продовжують збільшувати швидкість, різноманітність матеріалів та масштаб, відповідь все частіше буде останньою. Ця технологія не просто покращить машини; Це переосмислить, як і де вони будуються, ввівши в епоху виробництва, яка є швидшою, легшою, сильнішою та за своєю суттю більш стійкою.
